| Параметр | Значення |
|---|---|
| Корпус | DIP14 |
| Стан | Оригінал |

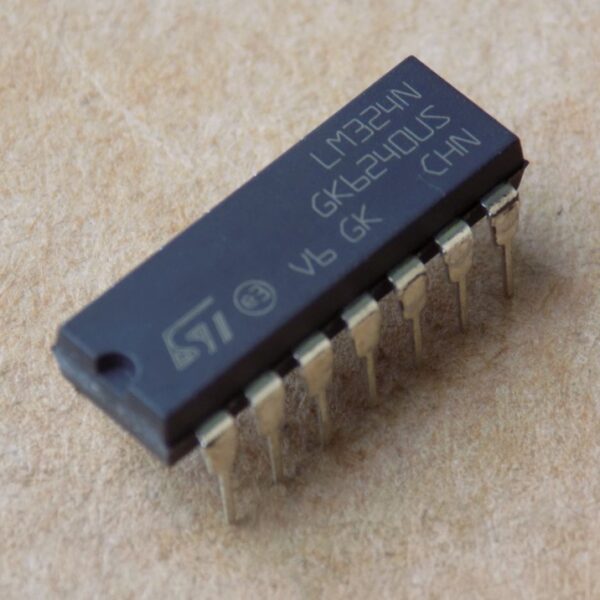

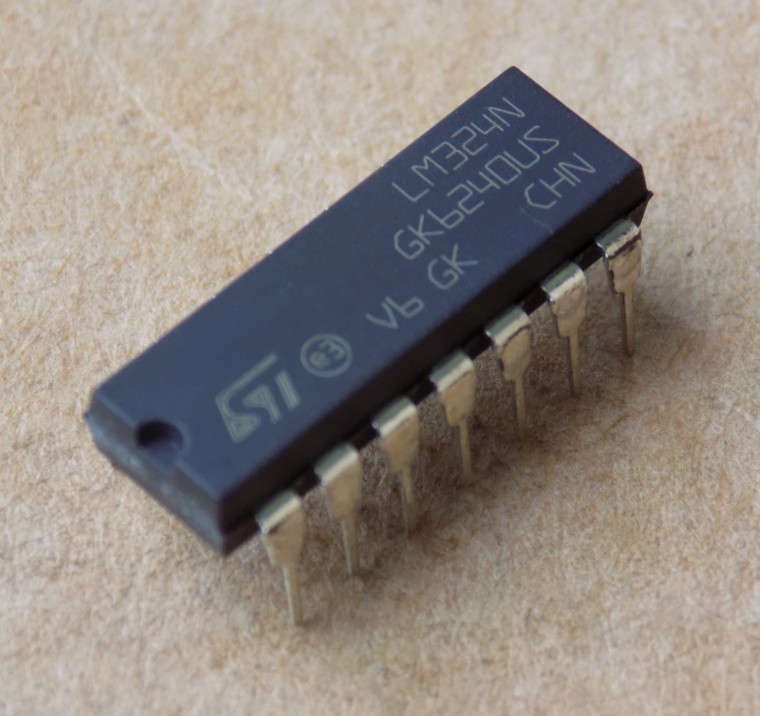

Мікросхема LM324N оригінал, DIP14
51,70 ₴
16 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
16 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
LM324N – мікросхема з чотирма операційними підсилювачами Texas Instruments у корпусі DIP14. Стан – оригінал.
| Параметр | Значення |
|---|---|
| Корпус | DIP14 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Texas Instruments |
| Тип | Чотири операційні підсилювачі |
| Напруга живлення | 3–30 В |
| Напруга живлення (гранично допустима) | 32 В |
| Напруга зміщення нуля (макс) | 7 мВ при 25 °C |
| Струм споживання (VCC = 5 В) | 0.7 мА типово, 1.2 мА макс |
| Робоча температура | 0–70 °C |
| Корпус | DIP14 |
| Стан | Оригінал |
LM324N – мікросхема з чотирма незалежними операційними підсилювачами в одному корпусі PDIP-14 (DIP14, 19.3 x 9.4 мм), виробник Texas Instruments. Синфазний вхідний діапазон включає землю. Напруга живлення – 3–30 В (Recommended Operating Conditions, версія LM324), гранично допустима – 32 В. Напруга зміщення нуля – до 7 мВ при 25 °C, типово 0.6 мВ. Струм споживання чотирьох підсилювачів при VCC = 5 В, VO = 2.5 В без навантаження – типово 0.7 мА, максимум 1.2 мА; при VCC = 30 В, VO = 0.5 VCC – типово 1.4 мА, максимум 3 мА. Робоча температура навколишнього середовища – 0–70 °C.
Стан – оригінал. Для заміни потрібна мікросхема з тією самою розпіновкою в корпусі DIP14. За даними виробника, споріднені версії – LM324B, LM324A, LM324K, LM324KA, LM2902, але їхні параметри можуть відрізнятися, тому порівнюйте datasheet. Версія для поверхневого монтажу в корпусі SO-14 продається окремим товаром LM324DR. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Блоки живлення серверів і мережевого обладнання
- Багатофункціональні принтери
- Блоки живлення та зарядні пристрої
- Кондиціонери, пральні машини, холодильники
Чим замінити LM324N?
За даними виробника, споріднені версії – LM324B, LM324A, LM324K, LM324KA, LM2902. Розпіновка й корпус DIP14 мають збігатися, а параметри порівняйте за datasheet.
Скільки підсилювачів у мікросхемі?
Чотири незалежні операційні підсилювачі в одному корпусі DIP14.
Від якої напруги живиться LM324N?
Рекомендований діапазон – 3–30 В для версії LM324, гранично допустима напруга – 32 В.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Документація виробника: SLOS066AE, LMx24, LMx24x, LMx24xx, LM2902 Quadruple Operational Amplifiers.
Параметри наведено за datasheet виробника Texas Instruments.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
