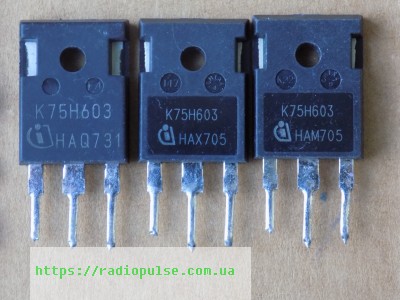

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

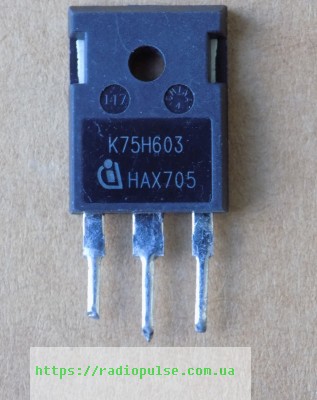

IGBT-транзистор K75H603 ( IKW75N60H3 ) оригінал демонтаж б/в , TO247
216,20 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
K75H603 (IKW75N60H3) – швидкий IGBT Infineon TRENCHSTOP H3 з діодом, TO247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Аналог за маркуванням | IKW75N60H3 |
| Напруга Vce | 600 В |
| Струм Ic | 80 А при Tc 25 °C (обмежено виводами); 75 А при Tc 100 °C |
| Імпульсний струм | 225 А |
| Vce(sat) | 1.85 В (макс. 2.30 В) при Vge 15 В, Ic 75 А, Tvj 25 °C |
| Qg | 470 нКл |
| Вхідна ємність Cies | 4620 пФ (f 1 МГц) |
| Ptot | 428 Вт при Tc 25 °C |
| Tj max | 175 °C |
| Вбудований діод | є, Vf 1.65 В (макс. 2.00 В) при If 50 А, Tvj 25 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
K75H603 (IKW75N60H3) – IGBT-транзистор Infineon серії TRENCHSTOP High speed H3 зі швидким діодом у корпусі PG-TO247-3. Напруга колектор-емітер Vce – 600 В. Струм колектора Ic – 80 А при Tc 25 °C (обмежено виводами) і 75 А при Tc 100 °C, імпульсний – 225 А. Напруга насичення Vce(sat) – 1.85 В (макс. 2.30 В) при Vge 15 В, Ic 75 А, Tvj 25 °C, а при Tvj 175 °C – 2.25 В. Потужність розсіювання Ptot – 428 Вт при Tc 25 °C, максимальна температура переходу – 175 °C. Заряд затвора Qg – 470 нКл (Vcc 480 В, Ic 75 А, Vge 15 В). Вхідна ємність Cies типово 4620 пФ (f 1 МГц). Втрати вимкнення Eoff – 1.70 мДж, час спаду tf – 27 нс (Tvj 25 °C, Vcc 400 В, Ic 75 А, Vge 0/15 В, Rg 5.2 Ом). Діод: If 80 А (Tc 25 °C), 50 А (Tc 100 °C), Vf 1.65 В (макс. 2.00 В) при If 50 А, Tvj 25 °C.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте Vce, Ic при 100 °C, Vce(sat), заряд затвора Qg (драйвер), наявність діода та корпус TO247. Пряма заміна за даними виробника – IKW75N60H3FKSA1. Відправка в день оплати або наступного дня, Нова Пошта.
Де застосовують
- Безперебійні джерела живлення (UPS), зварювальні перетворювачі, перетворювачі з високою частотою перемикання.
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| YGW75N65HP | Vces 650 ≥ 600, Ic(100 °C) 75 ≥ 0.8×75=60, Vce(sat) 25 °C(max) 2.1 ≤ 1.3×1.85=2.41, діод є в обох, корпус TO-247 = TO-247 | заряд затвора інший – перевірте драйвер; Vce(sat) порівнюйте за datasheet | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити K75H603?
Це те саме, що IKW75N60H3; пряма заміна за даними виробника – IKW75N60H3FKSA1. З нашого каталогу може підійти YGW75N65HP, але перевірте драйвер: заряд затвора в нього інший. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чи є в K75H603 вбудований діод?
Так, швидкий діод з м'яким відновленням: If 80 А (Tc 25 °C), 50 А (Tc 100 °C).
Для чого застосовують K75H603?
Для UPS, зварювальних перетворювачів і перетворювачів з високою частотою перемикання.
Документація виробника: IKW75N60H3 (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
