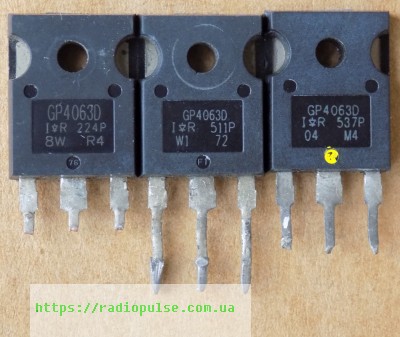

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.
IGBT-транзистор IRGP4063D оригінал демонтаж б/в(600V,96A,330W) , TO247
141,00 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
9 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRGP4063D – n-канальний IGBT-транзистор з вбудованим діодом, 600 В, 96 А, корпус TO-247AC. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор–емітер Vces | 600 В (VGE = 0 В) |
| Струм колектора Ic | 96 А (TC = 25 °C); 48 А (TC = 100 °C) |
| Імпульсний струм колектора Icm | 200 А |
| Напруга насичення Vce(on) | 1,65 В тип., 2,14 В макс. (Ic = 48 А, VGE = 15 В, Tj = 25 °C) |
| Потужність розсіювання Pd | 330 Вт (TC = 25 °C); 170 Вт (TC = 100 °C) |
| Порогова напруга затвора Vge(th) | 4,0–6,5 В (Vce = Vge, Ic = 1,4 мА) |
| Заряд затвора Qg | 95 нКл тип., 140 нКл макс. (Ic = 48 А, VGE = 15 В, Vcc = 400 В) |
| Вбудований діод | так, ultrafast soft recovery (Co-Pak) |
| Тип каналу | n-канал |
| Робоча температура переходу | від –55 до +175 °C |
| Корпус | TO-247 |
| Виробник | Infineon (International Rectifier) |
| Стан | Оригінал, демонтаж б/в |
IRGP4063D – n-канальний IGBT-транзистор Infineon (International Rectifier) з вбудованим діодом ultrafast soft recovery (Co-Pak) у корпусі TO-247AC. Напруга колектор–емітер Vces – 600 В при VGE = 0 В. Струм колектора Ic – 96 А при TC = 25 °C і 48 А при TC = 100 °C, імпульсний Icm – 200 А. Напруга насичення Vce(on) – 1,65 В (тип.) при Ic = 48 А, VGE = 15 В, Tj = 25 °C. Потужність розсіювання Pd – 330 Вт при TC = 25 °C. Робоча температура переходу – від –55 до +175 °C. Час стійкості до короткого замикання – 5 мкс при Tj(max) = 175 °C.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Щоб підібрати заміну, порівняйте Vces, струм Ic при TC = 100 °C, Vce(on), наявність вбудованого діода та корпус TO-247AC. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів.
Чим замінити IRGP4063D?
Підбирайте IGBT у корпусі TO-247AC з Vces не нижче 600 В, з вбудованим діодом і Ic при TC = 100 °C не суттєво нижчим за 48 А. Порівняйте також Vce(on) та Qg за datasheet.
Чи є в IRGP4063D вбудований діод?
Так, ultrafast soft recovery (Co-Pak): Vfm 1,95 В (тип.) при If = 48 А, trr 115 нс (тип.) при Vcc = 400 В, If = 48 А.
Який струм колектора у IRGP4063D?
96 А при TC = 25 °C і 48 А при TC = 100 °C; імпульсний Icm – 200 А.
Документація виробника: IRGP4063DPbF / IRGP4063D-EPbF, Insulated Gate Bipolar Transistor with Ultrafast Soft Recovery Diode.
Datasheet виробника знайдено (Infineon, березень 2013), але він описує варіанти IRGP4063DPbF та IRGP4063D-EPbF, а не IRGP4063D без PbF.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
