Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |
| Стан | Оригінал |

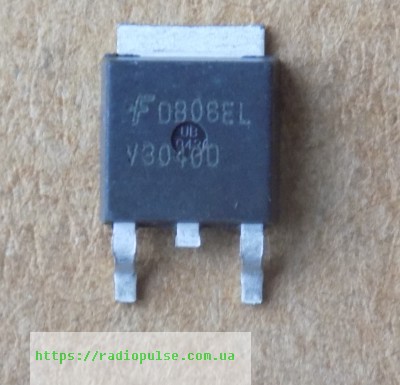

IGBT-транзистор V3040D ( ISL9V3040D3S , ISL9V3040D3ST ) оригінал, DPAK
123,14 ₴
20 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
20 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор запалювання V3040D (ISL9V3040D3S, ISL9V3040D3ST) у корпусі DPAK. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-252 (D-PAK) |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi (раніше Fairchild) |
| Тип | IGBT запалювання EcoSpark, N-канал, логічний рівень |
| Напруга BVcer | 370 (мін.), 400 (тип.), 430 (макс.) В при Ic 2 мА, Vge 0 В, Rg 1 кОм |
| Струм колектора Ic | 21 А при Tc 25 °C; 17 А при Tc 110 °C |
| Vce(sat) | 1,25 В (тип.) при Ic 6 А, Vge 4 В, Tc 25 °C |
| Енергія SCIS | 300 мДж при старті Tj 25 °C, Iscis 14,2 А, L 3,0 мГн |
| Заряд затвора Qg | 17 нКл при Ic 10 А, Vce 12 В, Vge 5 В |
| Розсіювана потужність Pd | 150 Вт при Tc 25 °C |
| Напруга Vge | ±10 В (постійна) |
| Тепловий опір перехід-корпус | 1,0 °C/Вт |
| Діапазон Tj | -40…175 °C |
| Сертифікація | AEC-Q101, PPAP, без свинцю |
| Корпус | TO-252 (D-PAK) |
| Стан | Оригінал |
V3040D (ISL9V3040D3S, ISL9V3040D3ST) – IGBT запалювання EcoSpark виробництва onsemi (раніше Fairchild), N-канал, логічний рівень, у корпусі DPAK (TO-252). Пробивна напруга BVcer – від 370 до 430 В (типово 400 В) при Ic 2 мА, Vge 0 В, Rg 1 кОм. Струм колектора Ic – 21 А при Tc 25 °C і 17 А при Tc 110 °C. Напруга насичення Vce(sat) типово 1,25 В при Ic 6 А, Vge 4 В, Tc 25 °C. Енергія самозатиснутого індуктивного перемикання SCIS – 300 мДж при старті Tj 25 °C, Iscis 14,2 А, L 3,0 мГн. Заряд затвора Qg – 17 нКл при Ic 10 А, Vce 12 В, Vge 5 В. Розсіювана потужність Pd – 150 Вт при Tc 25 °C. Є внутрішні діоди затискання напруги; сертифікація AEC-Q101.
Оригінал, не демонтаж. Підбираючи заміну, порівнюйте з datasheet корпус DPAK, напругу BVcer, струм Ic, Vce(sat), енергію SCIS та заряд затвора Qg. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Котушка запалювання в автомобільних схемах запалювання
- Системи coil-on-plug
Чим замінити V3040D?
Заміну підбирайте за datasheet: корпус DPAK, IGBT запалювання з вбудованим затисканням напруги, порівнянні BVcer, Ic, енергія SCIS і заряд затвора Qg. Взаємозамінність перевіряйте самостійно.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Що таке SCIS у V3040D?
Це енергія самозатиснутого індуктивного перемикання: 300 мДж при старті Tj 25 °C, Iscis 14,2 А, L 3,0 мГн.
Для чого використовують V3040D?
За даними виробника – для котушки запалювання в автомобільних схемах запалювання та в системах coil-on-plug.
Документація виробника: ISL9V3040P3/D, ISL9V3040D3S / ISL9V3040S3S / ISL9V3040P3, Rev. 4.
Параметри наведено за datasheet ISL9V3040P3/D (Rev. 4, 2021), який охоплює ISL9V3040D3S.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
