Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

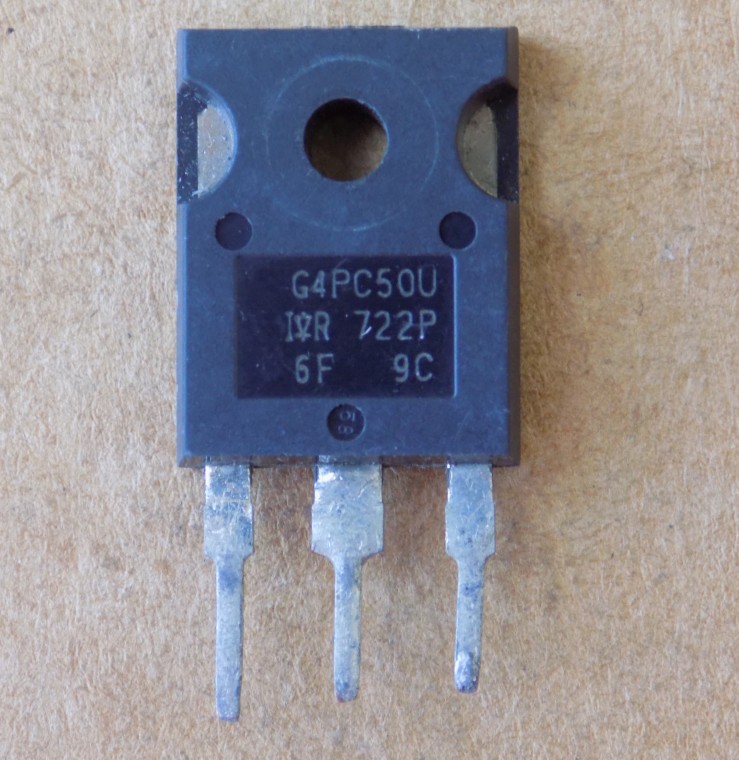

IGBT-транзистор IRG4PC50U ( G4PC50U ) оригінал демонтаж б/в, TO247
200,22 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRG4PC50U – UltraFast IGBT-транзистор 600 В, 55 А (при 25 °C) без вбудованого діода, корпус TO-247AC. Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | IGBT n-канал UltraFast, без вбудованого діода |
| Виробник | International Rectifier (Infineon) |
| Корпус | TO-247 |
| Напруга Vces | 600 В (VGE = 0 В, IC = 250 мкА) |
| Струм Ic при 25 °C | 55 А |
| Струм Ic при 100 °C | 27 А |
| Імпульсний струм Icm | 220 А |
| Vce(on) тип. | 1,65 В (IC = 27 А, VGE = 15 В, Tj 25 °C) |
| Vge(th) | 3,0–6,0 В (VCE = VGE, IC = 250 мкА) |
| Напруга затвор-емітер Vge | ±20 В |
| Розсіювана потужність Pd | 200 Вт (TC = 25 °C) |
| Qg тип. | 180 нКл (IC = 27 А, VCC = 400 В, VGE = 15 В) |
| Вхідна ємність Cies | 4000 пФ (Vce 30 В, f 1 МГц) |
| Робоча температура Tj | від -55 до +150 °C |
| Стан | Оригінал, демонтаж б/в |
IRG4PC50U (маркування G4PC50U) – n-канальний UltraFast IGBT International Rectifier (Infineon) у корпусі TO-247AC, без вбудованого діода. Напруга колектор-емітер Vces 600 В (VGE = 0 В, IC = 250 мкА). Струм колектора 55 А при TC = 25 °C і 27 А при TC = 100 °C, імпульсний струм 220 А. Напруга насичення Vce(on) типово 1,65 В при IC = 27 А, VGE = 15 В, Tj 25 °C. Розсіювана потужність 200 Вт при TC = 25 °C. Сумарні втрати перемикання Ets типово 0,66 мДж (IC = 27 А, VCC = 480 В, VGE = 15 В, RG = 5,0 Ом, Tj 25 °C). Вхідна ємність Cies типово 4000 пФ (Vce 30 В, f 1 МГц).
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Щоб підібрати заміну, дивіться на корпус TO-247AC, Vces не нижче 600 В, струм Ic при 100 °C, напругу насичення та швидкість перемикання. Діода в корпусі немає. Заряд затвора Qg типово 180 нКл, тому перевірте, чи впорається драйвер. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Високочастотні схеми: 8–40 кГц у жорсткому перемиканні, понад 200 кГц у резонансному режимі
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чим замінити IRG4PC50U?
Підбирайте IGBT з тим самим корпусом TO-247AC, не меншою напругою Vces і струмом Ic, порівнянною напругою насичення та схожою швидкістю перемикання. Готових номерів заміни виробник не називає, тому порівнюйте datasheet.
Чи є в IRG4PC50U вбудований діод?
Ні. На схемі в datasheet антипаралельного діода немає. Якщо схема його потребує, діод ставлять окремо.
Який драйвер потрібен для IRG4PC50U?
Заряд затвора Qg типово 180 нКл (IC = 27 А, VCC = 400 В, VGE = 15 В), вхідна ємність Cies 4000 пФ. Драйвер має бути розрахований на такий заряд затвора.
Документація виробника: PD-95186, IRG4PC50UPbF.
Параметри наведено за datasheet виробника PD-95186 (International Rectifier / Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
