Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-264 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

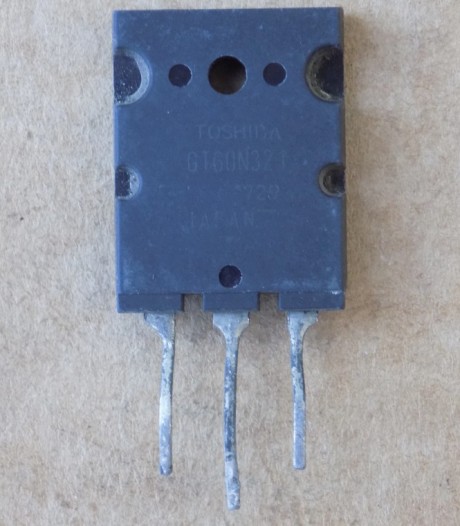

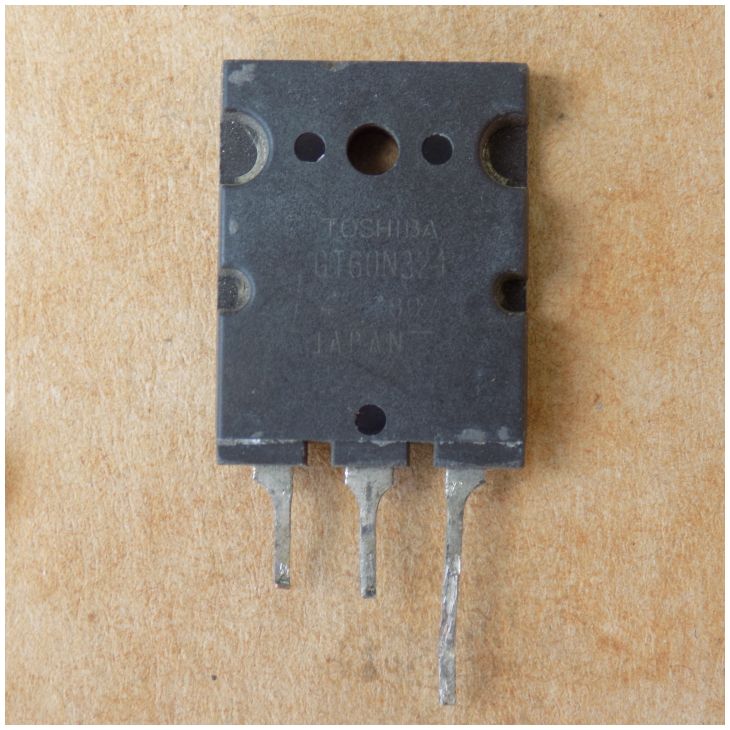

IGBT-транзистор GT60N321 оригінал демонтаж б/в, TO264
256,62 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
GT60N321 – IGBT-транзистор Toshiba з вбудованим діодом для потужних ключових схем. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-264 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Toshiba |
| Напруга Vces | 1000 В |
| Струм Ic (DC) | 60 А |
| Імпульсний струм Icp | 120 А (1 мс) |
| Потужність Pc | 170 Вт при Tc = 25 °C |
| Вхідна ємність Cies | 4000 пФ |
| Vge | ±25 В |
| Tj max | 150 °C |
| Vce(sat) | 2.3 В (тип.), 2.8 В (макс.) при Ic = 60 А, Vge = 15 В |
| Вбудований діод | є (FRD) |
| Корпус | TO-264 |
| Стан | Оригінал, демонтаж б/в |
GT60N321 – N-канальний IGBT-транзистор Toshiba з антипаралельним діодом у корпусі TO-264. Напруга колектор–емітер Vces – 1000 В, струм колектора Ic (DC) – 60 А, імпульсний Icp – 120 А (1 мс), потужність розсіювання Pc – 170 Вт при Tc = 25 °C, Vge – ±25 В, температура переходу Tj до 150 °C. Напруга насичення Vce(sat): 1.6 В (тип.), 2.3 В (макс.) при Ic = 10 А, Vge = 15 В, Ta = 25 °C; 2.3 В (тип.), 2.8 В (макс.) при Ic = 60 А. Вбудований діод FRD: If = 15 А (DC), Vecf – 1.5 В (тип.) при Iec = 15 А, trr – 0.8 мкс (тип.). Вхідна ємність Cies типово 4000 пФ.
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте Vces, Ic, Vce(sat), наявність діода, корпус і розпіновку. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Потужні ключові схеми
Чим замінити GT60N321?
Потрібен N-канальний IGBT з діодом у корпусі TO-264 з Vces не нижче 1000 В і Ic не нижче 60 А. Порівняйте Vce(sat) і розпіновку за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чи є у GT60N321 вбудований діод?
Так, антипаралельний FRD: If = 15 А (DC), Vecf – 1.5 В (тип.) при Iec = 15 А.
Яка напруга насичення при повному струмі?
Vce(sat) – 2.3 В (тип.), 2.8 В (макс.) при Ic = 60 А, Vge = 15 В, Ta = 25 °C.
Документація виробника: GT60N321 (Toshiba).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
