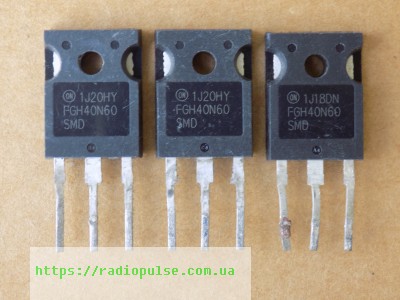

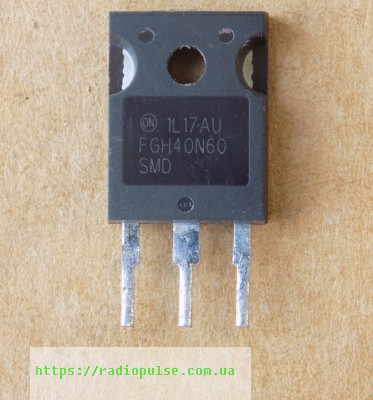

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.
IGBT-транзистор FGH40N60SMD оригінал демонтаж б/в , TO247
164,50 ₴
17 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
17 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор FGH40N60SMD onsemi з вбудованим діодом у корпусі TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi |
| Тип | IGBT (Field Stop 2-го покоління) з вбудованим діодом |
| Напруга Vces | 600 В (VGE = 0 В) |
| Струм колектора Ic | 80 А (Tc = 25 °C); 40 А (Tc = 100 °C) |
| Vce(sat) | 1,9 В тип., 2,5 В макс. (Ic = 40 А, VGE = 15 В, Tc = 25 °C) |
| Vge(th) | 4,5 В тип. (Ic = 250 мкА, Vce = Vge) |
| Заряд затвора Qg | 119 нКл тип. (Vce = 400 В, Ic = 40 А, VGE = 15 В) |
| Вхідна ємність Cies | 1880 пФ (Vce 30 В, f 1 МГц) |
| Розсіювана потужність Pd | 349 Вт (Tc = 25 °C); 174 Вт (Tc = 100 °C) |
| Tj max | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
FGH40N60SMD – IGBT-транзистор onsemi (Field Stop 2-го покоління) з вбудованим діодом у корпусі TO-247-3LD. Напруга колектор-емітер Vces – 600 В при VGE = 0 В. Струм колектора Ic – 80 А при Tc = 25 °C і 40 А при Tc = 100 °C. Напруга насичення Vce(sat) типово 1,9 В при Ic = 40 А, VGE = 15 В, Tc = 25 °C. Повний заряд затвора Qg типово 119 нКл при Vce = 400 В, Ic = 40 А, VGE = 15 В. Вхідна ємність Cies типово 1880 пФ (Vce 30 В, f 1 МГц). Розсіювана потужність Pd – 349 Вт при Tc = 25 °C. Максимальна температура переходу Tj – 175 °C.
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте з datasheet Vces, Ic при 100 °C, Vce(sat), заряд затвора Qg, наявність вбудованого діода та корпус TO-247. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Сонячні інвертори
- Зварювальні апарати
- UPS
- PFC
- Телеком
- Системи накопичення енергії (ESS)
Чим замінити FGH40N60SMD?
Шукайте IGBT у корпусі TO-247 з Vces не нижче 600 В, вбудованим діодом і Ic при 100 °C не нижче 40 А. Порівняйте Vce(sat) та заряд затвора Qg: якщо Qg сильно відрізняється, перевірте драйвер затвора. Взаємозамінність перевіряйте за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чи є в FGH40N60SMD вбудований діод?
Так, діод у одному корпусі з IGBT. Його пряма напруга Vf типово 2,3 В при If = 20 А, Tc = 25 °C, час зворотного відновлення trr типово 36 нс при If = 20 А, dIf/dt = 200 А/мкс.
Для чого використовують FGH40N60SMD?
За даними виробника – у сонячних інверторах, зварювальних апаратах, UPS, PFC, телекомі та системах накопичення енергії, де важливі низькі втрати провідності та перемикання.
Документація виробника: FGH40N60SMD/D, IGBT - Field Stop 600 V, 40 A.
Параметри наведено за datasheet виробника onsemi FGH40N60SMD/D.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
