Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

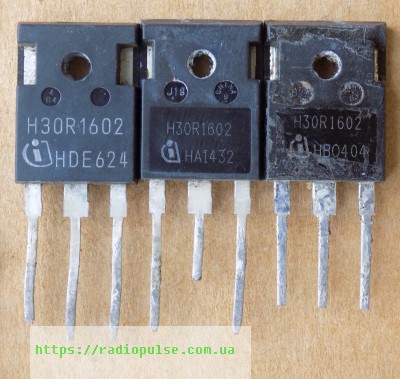

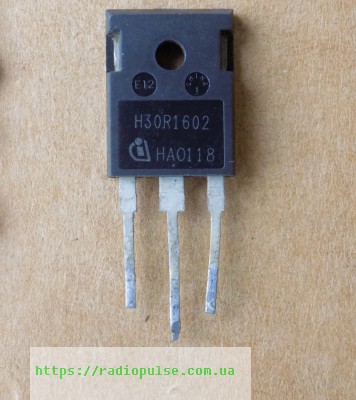

IGBT-транзистор H30R1602 ( IHW30N160R2 ) оригінал демонтаж б/в , TO-247
235,00 ₴
7 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
7 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
H30R1602 (IHW30N160R2) – IGBT Infineon зі вбудованим діодом, TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Аналог за маркуванням | IHW30N160R2 |
| Напруга Vce | 1600 В |
| Струм Ic | 60 А при Tc 25 °C; 30 А при Tc 100 °C |
| Імпульсний струм | 90 А |
| Vce(sat) | 1.8 В (макс. 2.1 В) при Vge 15 В, Ic 30 А, Tj 25 °C |
| Qg | 94 нКл |
| Вхідна ємність Cies | 2740 пФ (Vce 25 В, f 1 МГц) |
| Ptot | 312 Вт при Tc 25 °C |
| Tj max | 175 °C |
| Вбудований діод | є, Vf 1.65 В (макс. 2.0 В) при If 30 А, Tj 25 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
H30R1602 (IHW30N160R2) – IGBT-транзистор Infineon серії TrenchStop RC-IGBT з монолітним діодом у корпусі PG-TO-247-3. Напруга колектор-емітер Vce – 1600 В. Струм колектора Ic – 60 А при Tc 25 °C і 30 А при Tc 100 °C, імпульсний – 90 А. Напруга насичення Vce(sat) – 1.8 В (макс. 2.1 В) при Vge 15 В, Ic 30 А, Tj 25 °C, а при Tj 175 °C – 2.35 В. Потужність розсіювання Ptot – 312 Вт при Tc 25 °C, максимальна температура переходу – 175 °C. Заряд затвора Qg – 94 нКл (Vcc 1280 В, Ic 30 А, Vge 15 В). Вхідна ємність Cies типово 2740 пФ (Vce 25 В, f 1 МГц). Діод: If 60 А (Tc 25 °C), 30 А (Tc 100 °C), Vf 1.65 В (макс. 2.0 В) при If 30 А, Tj 25 °C.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте Vce, Ic при 100 °C, Vce(sat), наявність діода та корпус TO-247. Відправка в день оплати або наступного дня, Нова Пошта.
Де застосовують
- Індукційні плити (Inductive Cooking), схеми з м'яким перемиканням (Soft Switching).
Чим замінити H30R1602?
Це те саме, що IHW30N160R2. Інша заміна має бути в корпусі TO-247 з напругою не нижче 1600 В, струмом не нижче 30 А при 100 °C і діодом усередині. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чи є в H30R1602 вбудований діод?
Так, монолітний діод: If 60 А (Tc 25 °C), 30 А (Tc 100 °C).
Для чого застосовують H30R1602?
Для індукційних плит і схем з м'яким перемиканням.
Документація виробника: IHW30N160R2 (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
