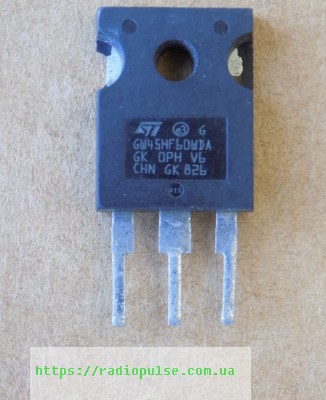

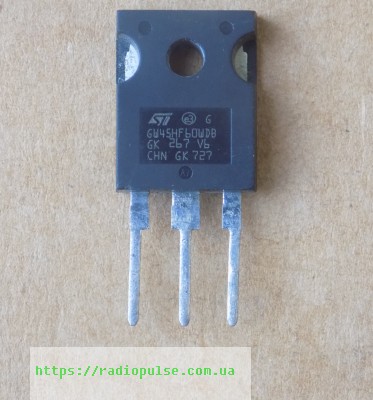

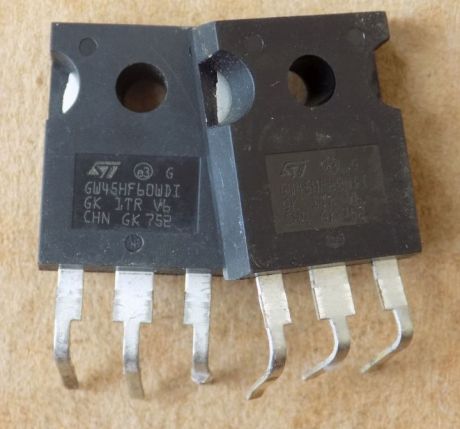

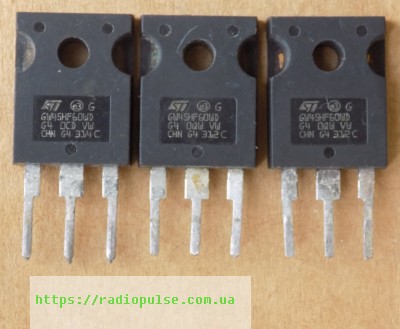

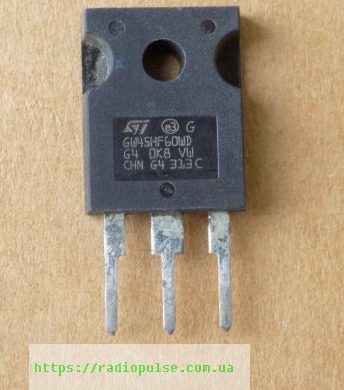

IGBT-транзистор GW45HF60WD оригінал демонтаж б/в ( STGW45HF60WD , GW45HF60WDA , GW45HF60WDB , STGW45HF60WDB , STGW45HF60WDA , STGW45HF60WDI ) , TO247

GW45HF60WD (STGW45HF60WD) – N-канальний IGBT-транзистор STMicroelectronics серії W з антипаралельним діодом у корпусі TO-247. Напруга колектор–емітер Vces – 600 В при Vge = 0. Струм колектора Ic – 70 А при Tc = 25 °C і 45 А при Tc = 100 °C, імпульсний Icp – 150 А, Vge – ±20 В, Ptot – 250 Вт при Tc = 25 °C, Tj до 150 °C. Vce(sat) – 1.68–2.50 В при Vge = 15 В, Ic = 30 А, Tj 25 °C (групи A/B/C), 1.65 В (тип.) при Tj 125 °C. Заряд затвора Qg – 160 нКл (тип.) при Vce = 400 В, Ic = 30 А, Vge = 15 В. Вхідна ємність Cies типово 2900 пФ (Vce 25 В, f 1 МГц). Час спаду tf – 50 нс (тип.), Eoff – 330 мкДж (тип.) при Vcc = 400 В, Ic = 30 А, Rg = 6.8 Ом, Tj 25 °C. Діод ультрашвидкий м’який: Vf – 2 В (тип.) при If = 30 А, trr – 55 нс (тип.).

Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів. Також маркується як STGW45HF60WD, GW45HF60WDA, GW45HF60WDB, STGW45HF60WDB, STGW45HF60WDA. Підбираючи заміну, порівнюйте Vces, Ic при 100 °C, Vce(sat), заряд затвора, наявність діода й розпіновку TO-247. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.

Де застосовують

• Зварювання
• Високочастотні перетворювачі
• Корекція коефіцієнта потужності (PFC)
