Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

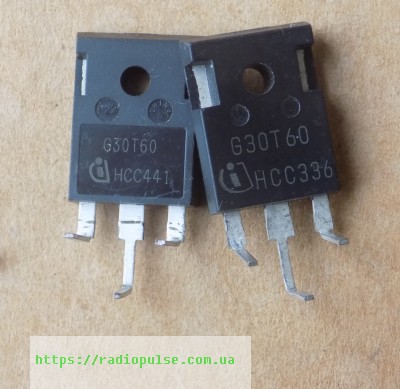

IGBT-транзистор G30T60 ( IGW30N60T ) оригінал , TO247
330,41 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор G30T60 (IGW30N60T) серії TRENCHSTOP від Infineon у корпусі TO-247, оригінал. Застосовується в частотних перетворювачах і джерелах безперебійного живлення.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Серія | TRENCHSTOP |
| Корпус | TO-247 |
| Напруга колектор-емітер Vce | 600 В (Tj ≥ 25 °C) |
| Імпульсний струм Ic(puls) | 90 А (tp обмежено Tjmax) |
| Напруга насичення Vce(sat) | 1.5 В тип., 2.05 В макс. (VGE = 15 В, Ic = 30 А, Tj = 25 °C) |
| Заряд затвора Qg | 167 нКл (VCC = 480 В, Ic = 30 А, VGE = 15 В) |
| Потужність розсіювання Ptot | 187 Вт (Tc = 25 °C) |
| Макс. температура переходу Tj | 175 °C |
| Маркування | G30T60 |
| Стан | Оригінал |
IGW30N60T (маркування G30T60) – IGBT-транзистор серії TRENCHSTOP виробництва Infineon у корпусі TO-247 (PG-TO247-3). Напруга колектор-емітер Vce – 600 В (Tj ≥ 25 °C). Імпульсний струм колектора Ic(puls) – 90 А (тривалість імпульсу обмежена Tjmax). Напруга насичення Vce(sat) – 1.5 В типово, 2.05 В максимум (VGE = 15 В, Ic = 30 А, Tj = 25 °C); при Tj = 175 °C – 1.9 В типово. Заряд затвора Qg – 167 нКл (VCC = 480 В, Ic = 30 А, VGE = 15 В). Потужність розсіювання Ptot – 187 Вт при Tc = 25 °C, максимальна температура переходу – 175 °C. Транзистор витримує коротке замикання 5 мкс (VGE = 15 В, VCC ≤ 400 В, Tj ≤ 150 °C).
Оригінал, не демонтаж. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. Якщо шукаєте заміну, порівняйте з datasheet напругу Vce, струм колектора, Vce(sat), заряд затвора Qg і корпус: від заряду затвора залежить навантаження на драйвер, а від Vce(sat) – нагрів ключа.
Де застосовують
- Частотні перетворювачі
- Джерела безперебійного живлення
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яка напруга і який корпус у G30T60?
Напруга колектор-емітер Vce – 600 В (Tj ≥ 25 °C), корпус TO-247 (PG-TO247-3).
Чим замінити IGW30N60T?
Підбирайте IGBT у тому ж корпусі TO-247 з напругою Vce не нижче 600 В і близькими Vce(sat) та зарядом затвора Qg. Взаємозамінність перевіряйте за datasheet.
Яка напруга насичення Vce(sat) у цього IGBT?
1.5 В типово і 2.05 В максимум при VGE = 15 В, Ic = 30 А, Tj = 25 °C; при Tj = 175 °C – 1.9 В типово.
Документація виробника: IGW30N60T, TRENCHSTOP Series, Rev. 2.8.
Параметри наведено за datasheet виробника IGW30N60T (TRENCHSTOP Series, Rev. 2.8); струм колектора Ic та діод у тексті не наведено.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
