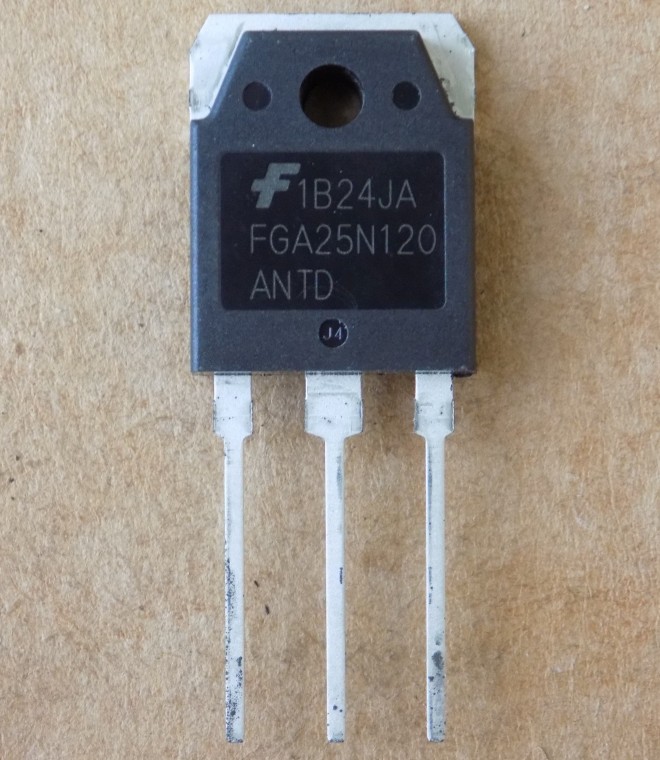

IGBT-транзистор FGA25N120ANTD оригінал ( заміна для TGAN25N120ND , NGTB25N120IHLWG , 25N120IHL ) , TO-3P
249,10 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
1 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор FGA25N120ANTD на 1200 В, 25 А – для індукційного нагріву та мікрохвильових печей. Оригінал від Fairchild Semiconductor (ON Semiconductor).
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 1200 В |
| Струм Ic (25 °C) | 50 А |
| Струм Ic (100 °C) | 25 А |
| Імпульсний струм ICM | 90 А |
| Vce(sat) (25А/15В/25°C) | 2.0 В тип. |
| Пряма напруга діода Vf | 2.0 В тип. / 3.0 В макс. |
| Розсіювана потужність Ptot | 312 Вт |
| Робоча температура Tj | -55…+150 °C |
| Корпус | TO-3P |
| Стан | Оригінал |
FGA25N120ANTD – IGBT-транзистор NPT Trench з вбудованим діодом від Fairchild Semiconductor (нині ON Semiconductor), також продається під назвами TGAN25N120ND, NGTB25N120IHLWG, 25N120IHL. Максимальна напруга колектор-емітер Vces – 1200 В. Струм колектора Ic – 50 А при Tc=25 °C і 25 А при Tc=100 °C (імпульсний ICM – 90 А). Напруга насичення Vce(sat) – 2.0 В тип. при Ic=25 А, Vge=15 В, Tc=25 °C (2.65 В тип. при Ic=50 А; 2.15 В тип. при Tc=125 °C). Вбудований діод: пряма напруга Vf 2.0 В тип. / 3.0 В макс. при If=25 А, час відновлення trr 235 нс тип. / 350 нс макс. Розсіювана потужність Ptot – 312 Вт при Tc=25 °C, робоча температура переходу Tj – від -55 до +150 °C. Корпус – TO-3P.
Товар – оригінал від Fairchild/ON Semiconductor, не демонтаж. Перед відправкою перевіряємо маркування, цілісність виводів і корпуса. Серед транзисторів у наявності аналога з підтвердженими параметрами (Vces не нижче 1200 В, Ic при 100 °C не нижче 20 А, той самий корпус TO-3P) зараз немає – за даними виробника прямими замінами вважаються IHW20N120R5 і IXYR50N120C3D1, але в нашому каталозі їх немає.
Де застосовують
- Індукційний нагрів (Induction Heating)
- Мікрохвильова піч (Microwave Oven)
Чим замінити FGA25N120ANTD?
За назвою товару це та сама деталь під позначеннями TGAN25N120ND, NGTB25N120IHLWG, 25N120IHL. За даними виробника прямими замінами вважаються IHW20N120R5 і IXYR50N120C3D1 – у нашому каталозі їх зараз немає, підбирайте за datasheet FGA25N120ANTD (Vces 1200 В, Ic 25 А при 100 °C, корпус TO-3P).
Як перевірити транзистор перед монтажем?
Мультиметром у режимі діода перевірте перехід колектор-емітер і затвор-емітер на відсутність пробою чи КЗ, звірте маркування з написом на корпусі.
Чи підходить FGA25N120ANTD для мікрохвильової печі?
Так, за даними Fairchild/ON Semiconductor деталь призначена саме для індукційного нагріву та мікрохвильових печей (Induction Heating, Microwave Oven).
Чому Vce(sat) у характеристиках вказана і для 25 А, і для 50 А?
При Ic=25 А (номінал при 100 °C) Vce(sat) – 2.0 В тип., при Ic=50 А (навантаження, характерне для 25 °C) – 2.65 В тип. Чим вищий струм, тим вища напруга насичення і більше тепловиділення.
Документація виробника: FGA25N120ANTD -- 1200V, 25A NPT Trench IGBT, Rev. C1 (Fairchild Semiconductor).
Заміни TGAN25N120ND, NGTB25N120IHLWG, 25N120IHL підтверджені лише назвою товару (product title), окремий datasheet цих номерів не звірявся – вважаємо їх альтернативними позначеннями тієї самої деталі.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
