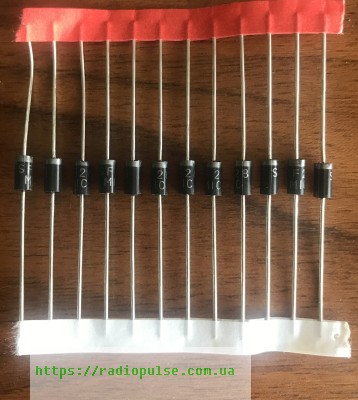

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DO-15 |
Діод SF28 (600V,2A,35ns)( Заміна для SF18 )
4,70 ₴
99 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
99 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SF28 – швидкий випрямний діод (Super Fast Recovery) на 600 В і 2 А в корпусі DO-15. Може замінити SF18.
| Параметр | Значення |
|---|---|
| Корпус | DO-15 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | JSCJ (Jiangsu Changjing Electronics Technology) |
| Тип | Діод швидкий (Super Fast Recovery), одиночний |
| Корпус | DO-15 |
| Повторювана зворотна напруга VRRM | 600 В |
| Середній прямий струм IF(AV) | 2,0 А (60 Гц напівсинусоїда, активне навантаження, TL 55 °C) |
| Ударний прямий струм IFSM | 50 А (60 Гц напівсинусоїда, 1 період, Ta 25 °C) |
| Пряма напруга VFM | 1,7 В макс. (IFM 2,0 А) |
| Час відновлення trr | 35 нс (IF 0,5 А, IR 1,0 А, Irr 0,25 А) |
| Зворотний струм IRRM | 5 мкА (TJ 25 °C), 50 мкА (TJ 125 °C), VRM = VRRM |
| Діапазон температур | -55…+150 °C |
SF28 – одиночний швидкий діод (Super Fast Recovery) виробництва JSCJ (Jiangsu Changjing Electronics Technology) у пластиковому корпусі DO-15; катод позначено кольоровою смугою. Повторювана зворотна напруга VRRM – 600 В. Середній прямий струм IF(AV) – 2,0 А (60 Гц напівсинусоїда, активне навантаження, TL 55 °C). Ударний прямий струм IFSM – 50 А (60 Гц напівсинусоїда, 1 період, Ta 25 °C). Пряма напруга VFM – не більше 1,7 В при IFM 2,0 А. Час зворотного відновлення trr – 35 нс (IF 0,5 А, IR 1,0 А, Irr 0,25 А). Зворотний струм IRRM – 5 мкА при TJ 25 °C і 50 мкА при TJ 125 °C (VRM = VRRM). Робочий діапазон температур – -55…+150 °C.
SF28 може замінити SF18; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Підбираючи інший діод, дивіться на напругу, струм і trr з однаковими умовами вимірювання та на однаковий корпус DO-15. Магазин у Запоріжжі, доставка Новою поштою, відправка в день оплати або наступного дня.
Де застосовують
- Випрямляч (Rectifier).
Чим замінити SF28?
У каталозі в наявності підходящого аналога за нашими правилами немає. Підбирайте діод у корпусі DO-15 з VRRM не нижче 600 В, IF(AV) не нижче 2,0 А і не повільнішим trr (35 нс), порівнюючи datasheet.
Що SF28 може замінити?
SF28 може замінити SF18. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як визначити катод?
Катод у корпусі DO-15 позначено кольоровою смугою.
Для яких схем підходить SF28?
Це швидкий випрямний діод, його застосування за datasheet – випрямляч. Перед покупкою звірте зі схемою напругу 600 В, струм 2,0 А та час відновлення 35 нс.
Документація виробника: SF28 (JSCJ).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
