Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DO-201AD |
Діод MUR460 (600V,4A,60ns)
16,45 ₴
48 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
48 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MUR460 – надшвидкий скляно-пасивований випрямний діод на 600 В і 4 А в корпусі DO-201AD.
| Параметр | Значення |
|---|---|
| Корпус | DO-201AD |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Повторювана зворотна напруга VRRM | 600 В (Ta 25 °C) |
| Середній випрямлений струм IF(AV) | 4 А (TL = 120 °C) |
| Піковий струм перевантаження IFSM | 110 А (8,3 мс) / 220 А (1 мс) |
| Пряма напруга VF | 1,28 В макс. (IF = 4 А, TJ = 25 °C) |
| Струм витоку IR | 10 мкА макс. (VR = 600 В, TJ = 25 °C) |
| Час зворотного відновлення trr | 50 нс макс. (IF = 0,5 А, Irr = 0,25 А, IR = 1,0 А, TJ = 25 °C) |
| Робоча температура | від -55 до +175 °C |
| Корпус | DO-201AD |

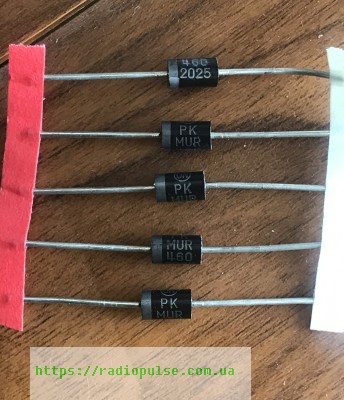

MUR460 – надшвидкий скляно-пасивований випрямний діод у корпусі DO-201AD, катод позначено кольоровою смужкою. За datasheet Diodes Incorporated повторювана зворотна напруга VRRM – 600 В при Ta 25 °C. Середній випрямлений струм IF(AV) – 4 А при TL = 120 °C. Піковий струм перевантаження IFSM – 110 А (одна напівсинусоїда, 8,3 мс) і 220 А при 1 мс. Пряма напруга VF – не більше 1,28 В при IF = 4 А і TJ = 25 °C. Струм витоку IR – не більше 10 мкА при VR = 600 В і TJ = 25 °C, а при TJ = 125 °C – не більше 250 мкА. Час зворотного відновлення trr – не більше 50 нс (IF = 0,5 А, Irr = 0,25 А, IR = 1,0 А, TJ = 25 °C).
Щоб підібрати заміну, порівняйте зворотну напругу, середній струм, швидкість відновлення і корпус DO-201AD. Виробник у документі аналогів не називає. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Швидке випрямлення з високим ККД (super fast switching), низьке пряме падіння, високий струм – за особливостями в datasheet Diodes.
Чим замінити MUR460?
Обирайте діод із тим самим корпусом DO-201AD, зворотною напругою не менше 600 В і середнім струмом не менше 4 А, з часом відновлення trr не більше 50 нс. Виробник аналогів не називає.
Як перевірити діод MUR460?
Мультиметром у режимі перевірки діодів: у прямому напрямку є падіння напруги, у зворотному – розрив. Катод позначено кольоровою смужкою.
Чи підходить MUR460 для імпульсних блоків живлення?
У datasheet Diodes серію описано як надшвидкий діод для швидкого випрямлення з високим ККД. Для конкретної схеми звіряйте напругу і струм.
Який струм витоку MUR460?
Не більше 10 мкА при VR = 600 В і TJ = 25 °C, не більше 250 мкА при TJ = 125 °C.
Документація виробника: MUR460, Super Fast Glass Passivated Rectifier, REV. 14, KDGF09.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
