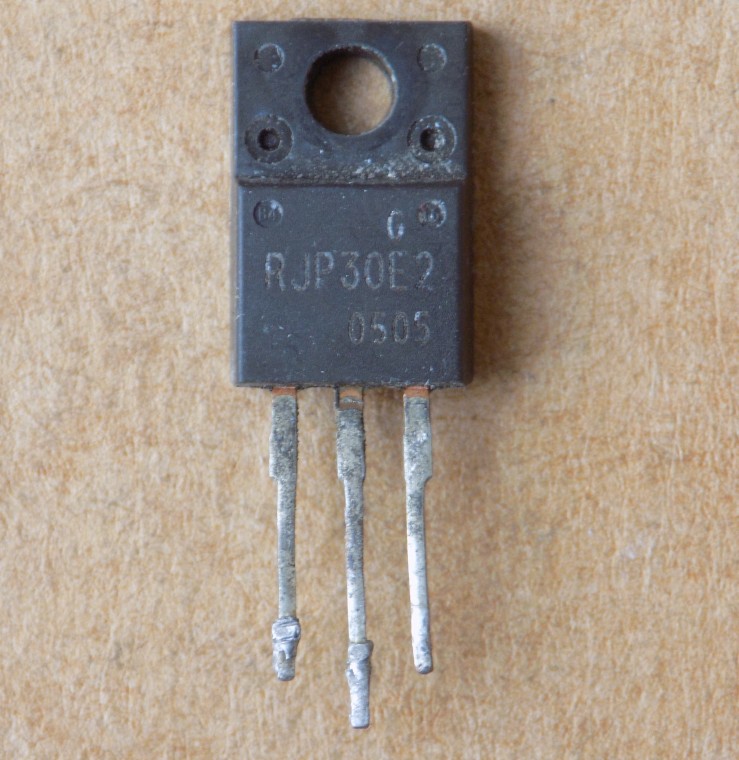

Транзистор Renesas RJP30E2 оригінал демонтаж б/в, TO220F

RJP30E2 – N-канальний IGBT-транзистор Renesas із trench-затвором, виконаний в ізольованому корпусі TO-220FL (TO-220F). Напруга колектор–емітер Vces – 360 В при Ta = 25 °C. Постійний струм колектора Ic – 35 А (температуру корпуса для Ic в документі не вказано), імпульсний – 200 А при PW ≤ 10 мкс і скважності ≤ 1 %. Напруга насичення Vce(sat) – 1.7 В при IC = 35 А, VGE = 15 В, Ta = 25 °C (максимум 2.2 В). Заряд затвора Qg – 34 нКл при VGE = 15 В, VCE = 150 В, IC = 35 А. Вхідна ємність Cies типово 1160 пФ (Vce 25 В, f 1 МГц). Час спаду tf – 150 нс при IC = 35 А, RL = 4.5 Ом, VGE = 15 В, RG = 5 Ом. Потужність розсіювання – 25 Вт при Tc = 25 °C, максимальна температура переходу – 150 °C.

Оригінал, демонтаж б/в – деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Корпус ізольований, тому окрема прокладка під радіатор не потрібна. Щоб підібрати заміну, порівнюйте Vces, струм Ic, Vce(sat), заряд затвора Qg і корпус, а також перевіряйте, чи потрібен вбудований діод у вашій схемі. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.

Де застосовують

• Високошвидкісні силові ключі.
