Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

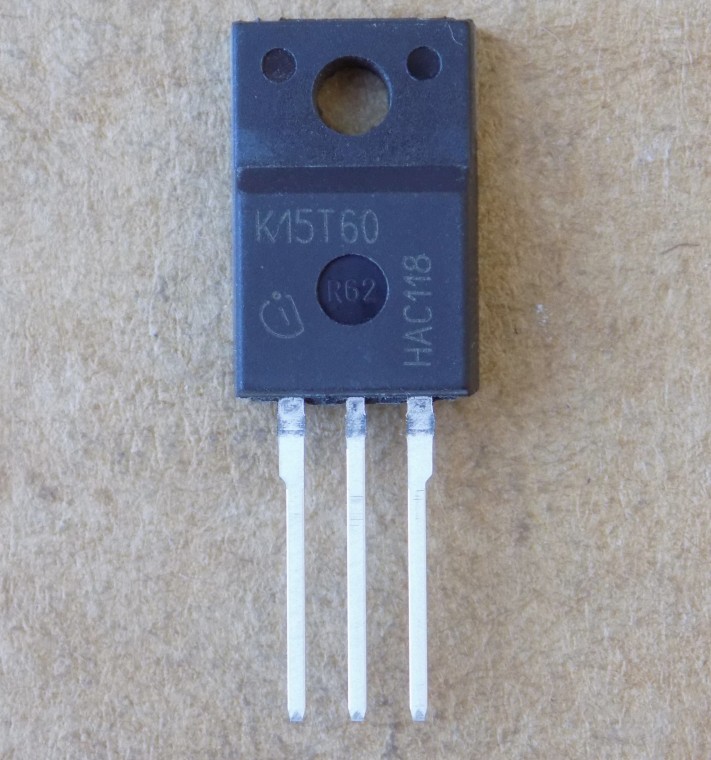

Транзистор Infineon K15T60 ( IKA15N60T ) оригінал (заміна для K10T60 , IKA10N60T ), TO220F
164,50 ₴
51 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
51 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
K15T60 (IKA15N60T) – оригінальний IGBT Infineon серії TRENCHSTOP з антипаралельним діодом в ізольованому корпусі TO220F. Може замінити K10T60 (IKA10N60T).
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Напруга Vces | 600 В (Tj 25 °C) |
| Струм Ic | 18,3 А (Tc 25 °C); 10,6 А (Tc 100 °C) |
| Імпульсний струм Ic | 45 А |
| Vce(sat) тип. | 1,5 В (Vge 15 В, Ic 15 А, Tj 25 °C) |
| Vce(sat) макс. | 2,05 В (Vge 15 В, Ic 15 А, Tj 25 °C) |
| Потужність Ptot | 35,7 Вт (Tc 25 °C) |
| Вхідна ємність Cies | 860 пФ (Vce 25 В, f 1 МГц) |
| Tj макс. | 175 °C |
| Напруга ізоляції | 2500 В (RMS) |
| Антипаралельний діод | є |
| Корпус | TO-220F |
| Маркування | K15T60 |
| Стан | Оригінал |
IKA15N60T (маркування K15T60) – IGBT Infineon серії TRENCHSTOP з антипаралельним діодом (DuoPack) у корпусі PG-TO220-3 FullPAK. Напруга колектор-емітер Vces – 600 В при Tj 25 °C. Струм колектора Ic – 18,3 А при Tc 25 °C і 10,6 А при Tc 100 °C, імпульсний струм – 45 А. Напруга насичення Vce(sat) типово 1,5 В при Vge 15 В, Ic 15 А, Tj 25 °C, максимум 2,05 В за тих самих умов. Вхідна ємність Cies типово 860 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання Ptot – 35,7 Вт при Tc 25 °C, максимальна температура переходу – 175 °C. Корпус ізольований, напруга ізоляції 2500 В (RMS), тому окрема ізоляційна прокладка не потрібна.
Оригінал, не демонтаж. Для підбору заміни порівнюйте Vces, Ic при 100 °C, Vce(sat), наявність діода і корпус з розпіновкою. За назвою товару IKA15N60T може замінити K10T60 (IKA10N60T). Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Кондиціонери (Air Condition)
- Інвертори (Inverters)
Чим замінити IKA15N60T?
Порівняйте Vces, Ic при 100 °C, Vce(sat), наявність діода і корпус з розпіновкою. Напруга Vces має бути не нижчою за 600 В, корпус – TO220F.
Чи може IKA15N60T замінити K10T60 (IKA10N60T)?
За назвою товару – так, K15T60 може замінити K10T60 (IKA10N60T). Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чи є в IKA15N60T вбудований діод?
Так, антипаралельний діод Emitter Controlled HE з м'яким швидким відновленням; trr – 34 нс при Tj 25 °C, Vr 400 В, If 15 А, diF/dt 825 А/мкс.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Документація виробника: IKA15N60T, TRENCHSTOP Series, Rev. 2.6.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
