Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-264 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

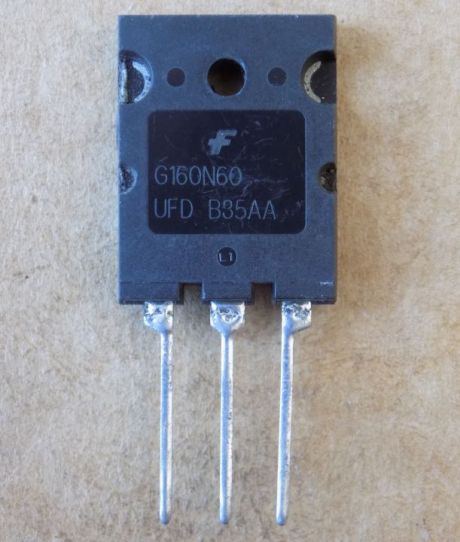

Транзистор Fair G160N60UFD ( G160N60 , SGL160N60UFD , FGL160N60UFD ) оригінал демонтаж б/в, TO264
385,40 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор Fair G160N60UFD (G160N60, SGL160N60UFD, FGL160N60UFD) з вбудованим швидким діодом у корпусі TO264. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-264 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | IGBT-транзистор з діодом |
| Виробник | Fairchild Semiconductor |
| Напруга Vces | 600 В |
| Струм Ic (25 °C) | 160 А |
| Струм Ic (100 °C) | 80 А |
| Напруга VCE(sat) | 2.1 В (тип., IC = 80 А, VGE = 15 В, TC = 25 °C) |
| Заряд затвора Qg | 345 нКл (тип.) |
| Вхідна ємність Cies | 5000 пФ (Vce 30 В, f 1 МГц) |
| Потужність Pd | 250 Вт (TC = 25 °C) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-264 |
| Стан | Оригінал, демонтаж б/в |
G160N60UFD (G160N60, SGL160N60UFD, FGL160N60UFD) – n-канальний IGBT-транзистор Fairchild Semiconductor зі вбудованим швидким діодом, корпус TO264. Напруга колектор–емітер Vces – 600 В (VGE = 0 В, IC = 250 мкА). Струм колектора Ic – 160 А при TC = 25 °C і 80 А при TC = 100 °C. Напруга насичення VCE(sat) – 2.1 В типово при IC = 80 А, VGE = 15 В, TC = 25 °C. Розсіювана потужність Pd – 250 Вт при TC = 25 °C (100 Вт при TC = 100 °C), максимальна температура переходу – 150 °C. Заряд затвора Qg – 345 нКл типово: драйвер має бути розрахований на такий заряд. Вхідна ємність Cies типово 5000 пФ (Vce 30 В, f 1 МГц).
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте Vces, Ic при 100 °C, VCE(sat), наявність діода і корпус. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Керування двигунами змінного та постійного струму, інвертори загального призначення, робототехніка, серво-приводи, джерела живлення.
Чим замінити G160N60UFD?
Прямі заміни за даними виробника – SGL160N60UFDTU, FGL160N60UFD та G160N60. Для інших IGBT порівнюйте Vces (не нижче 600 В), Ic при 100 °C (не нижче 80 А), VCE(sat), наявність діода і корпус TO264.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чи є в G160N60UFD вбудований діод?
Так, швидкий діод (co-pak). Його пряма напруга – 1.4 В типово при IF = 25 А, TC = 25 °C.
Які номери означають ту саму деталь?
У назві товару вказані G160N60UFD, G160N60, SGL160N60UFD і FGL160N60UFD. Корпус цієї позиції – TO264.
Документація виробника: SGL160N60UFDTU (onsemi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
