Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

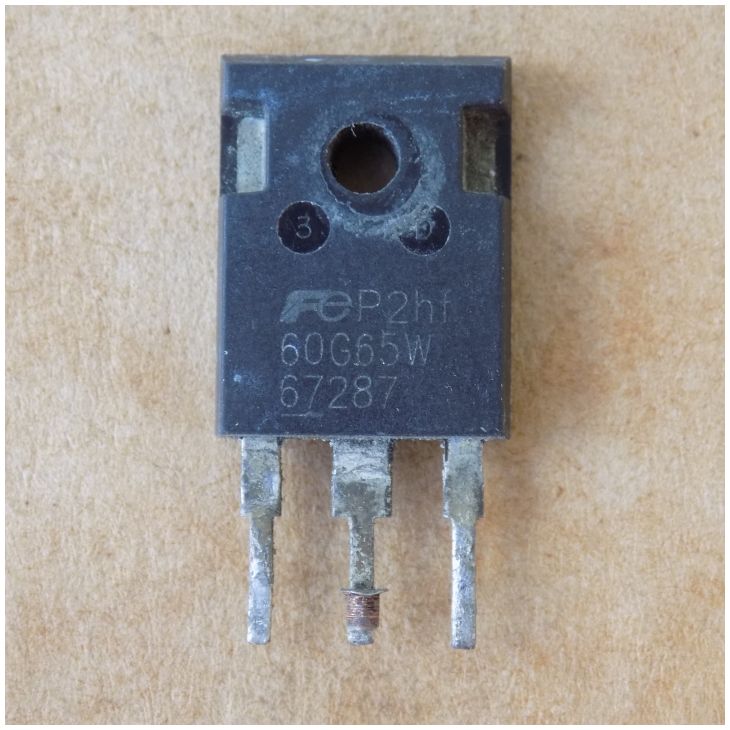

Транзистор 60G65W ( FGW60N65W ) оригінал демонтаж б/в, TO247
235,00 ₴
4 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
4 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
60G65W (FGW60N65W) – IGBT-транзистор Fuji Electric без вбудованого діода, 650 В, корпус TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Fuji Electric |
| Тип | IGBT-транзистор без вбудованого діода |
| Напруга Vces | 650 В (Tj 25 °C) |
| Струм Ic при 25 °C | 83 А (Tc 25 °C) |
| Струм Ic при 100 °C | 60 А (Tc 100 °C) |
| Vce(sat) | 1.80 В тип. (Vge 15 В, Ic 60 А) |
| Потужність Pd | 405 Вт (Tc 25 °C) |
| Вхідна ємність Cies | 4300 пФ (Vce 25 В, f 1 МГц) |
| Макс. температура переходу | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
60G65W (FGW60N65W) – IGBT-транзистор Fuji Electric у корпусі TO-247 без вбудованого діода. Напруга колектор–емітер Vces – 650 В при Tj 25 °C. Струм колектора – 83 А при Tc 25 °C і 60 А при Tc 100 °C. Vce(sat) – 1.80 В (тип.) при Vge 15 В, Ic 60 А. Вхідна ємність Cies типово 4300 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання – 405 Вт при Tc 25 °C, максимальна температура переходу – 175 °C.
Позиція – оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Щоб підібрати заміну, порівняйте з datasheet Vces, струм колектора при 100 °C, Vce(sat), корпус і розпіновку. У документі виробника є версії FGW60N65WD і FGW60N65WE: це прямі заміни за даними виробника, але в нашому каталозі їх зараз немає. Діода в цій деталі немає, тому, якщо схемі потрібен зворотний діод, він має стояти окремо. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- джерела безперебійного живлення (UPS)
- інвертори сонячних електростанцій (PV)
- зварювальні інвертори
Чим замінити 60G65W?
У нашому каталозі аналогів для цієї позиції зараз немає. За даними виробника, прямі заміни – FGW60N65WD і FGW60N65WE. Перед заміною порівняйте datasheet.
Чи є в 60G65W вбудований діод?
Ні. У документі діод згадано лише для версії FGW60N65WD, а ця серія W – IGBT без діода.
Як перевірити 60G65W перед встановленням?
Мультиметром у режимі перевірки діодів переконайтеся, що між виводами немає короткого замикання, а затвор не пробитий на колектор чи емітер.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Документація виробника: FGW60N65W (Fuji Electric).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
