Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

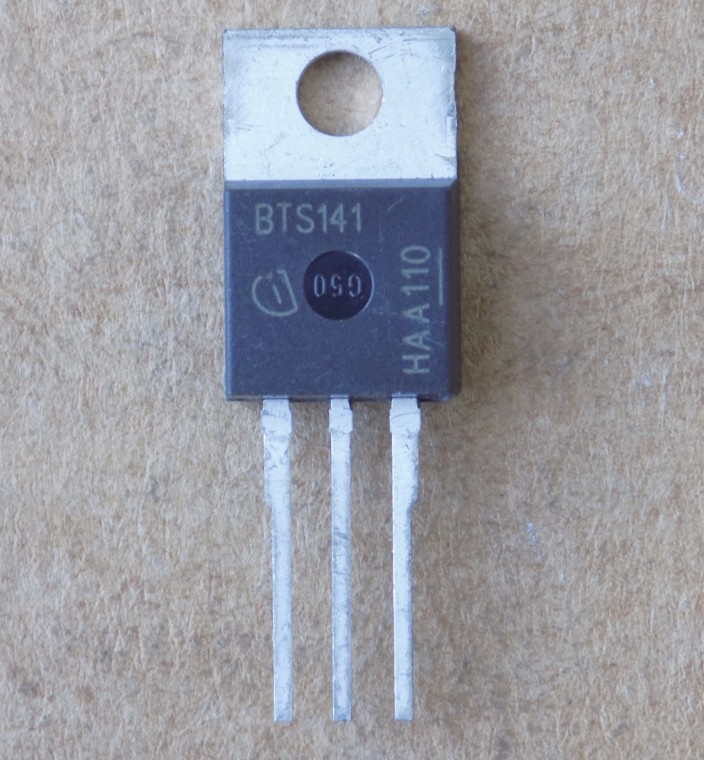

IGBT-транзистор BTS141 оригінал, TO220
282,00 ₴
Немає в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
Немає в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
BTS141 – інтелектуальний N-канальний ключ нижнього плеча Infineon на 60 В у корпусі TO-220 для систем 12 В і 24 В. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | N-канал, Smart SIPMOS, нижній ключ (low side) |
| Напруга Vds | 60 В (Tj = 25 °C) |
| Rds(on) | 25 мОм тип., 28 мОм макс. (VIN = 10 В, ID = 12 А, Tj = 25 °C) |
| Rds(on) при 150 °C | 45 мОм тип., 56 мОм макс. (VIN = 10 В, ID = 12 А, Tj = 150 °C) |
| Поріг входу VIN(th) | 1,3–2,2 В, тип. 1,7 В (ID = 2,7 мА) |
| Струм обмеження ID(lim) | 25–50 А, тип. 35 А |
| Номінальний струм ID(ISO) | 12 А (TC = 85 °C) |
| Макс. робоча температура | 150 °C |
| Корпус | TO-220 |
| Виробник | Infineon |
| Стан | Оригінал |
BTS141 – N-канальний Smart SIPMOS ключ нижнього плеча (low side) виробництва Infineon у корпусі TO-220 (PG-TO220-3-1). Напруга стік–витік Vds 60 В (Tj = 25 °C). Опір відкритого каналу Rds(on) 25 мОм типово, 28 мОм макс. (VIN = 10 В, ID = 12 А, Tj = 25 °C) і 45 мОм типово, 56 мОм макс. при Tj = 150 °C. Номінальний струм навантаження ID(ISO) 12 А (VIN = 10 В, VDS = 0,5 В, TC = 85 °C). Струм обмеження ID(lim) 25–50 А, типово 35 А (VIN = 10 В, VDS = 12 В, tm = 350 мкс). Поріг входу VIN(th) 1,3–2,2 В, типово 1,7 В (ID = 2,7 мА).
Оригінал. Підбираючи заміну, порівняйте тип ключа, Vds, Rds(on), струм обмеження та розпіновку корпусу TO-220 за datasheet обох деталей, а також драйвер затвора у вашій схемі. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Резистивні, індуктивні та ємнісні навантаження в ключовому та лінійному режимах
- Ключ для систем 12 В та 24 В DC, сумісний із мікроконтролером
- Заміна електромеханічних реле та дискретних схем
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити BTS141?
Потрібна деталь того самого типу (N-канальний ключ нижнього плеча) у корпусі TO-220 з Vds не нижче 60 В та близьким Rds(on). Прямих замін ми не називаємо: порівнюйте datasheet самостійно.
Чи можна керувати BTS141 від мікроконтролера?
Документ вказує сумісність із мікроконтролером для систем 12 В і 24 В DC. Rds(on) наведено при VIN = 10 В, поріг входу VIN(th) 1,3–2,2 В.
Який струм витримує BTS141?
Номінальний струм навантаження ID(ISO) 12 А при TC = 85 °C (VIN = 10 В, VDS = 0,5 В). Струм обмеження ID(lim) 25–50 А.
Документація виробника: BTS141 (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
