Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

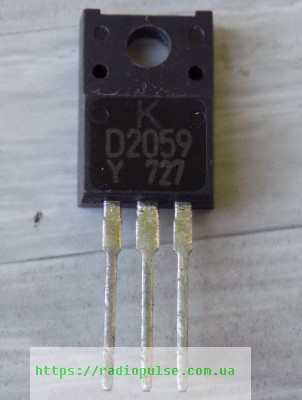

Транзистор 2SD2059 , TO220F оригінал
63,92 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
1 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
2SD2059 – кремнієвий NPN-транзистор SavantIC у корпусі TO220F на 100 В і 5 А. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN |
| Напруга Vceo | 100 В |
| Напруга Vcbo | 100 В |
| Напруга Vebo | 5 В |
| Струм колектора Ic | 5 А при Ta 25 °C |
| Потужність Pc | 30 Вт при Tc 25 °C |
| hFE | 40–240 при IC=1 А, VCE=5 В |
| Vce(sat) | 2,0 В макс. при IC=4 А, IB=0,4 А |
| Корпус | TO-220F |
| Стан | Оригінал |
2SD2059 – біполярний транзистор NPN у корпусі TO-220F. Оригінал, не демонтаж. За документом SavantIC: напруга колектор–емітер Vceo 100 В (V(BR)CEO при IC=50 мА, IB=0), напруга колектор–база Vcbo 100 В, напруга емітер–база Vebo 5 В. Струм колектора Ic 5 А при Ta 25 °C, струм бази Ib 0,5 А, потужність розсіювання Pc 30 Вт при Tc 25 °C, температура переходу Tj до 150 °C. Коефіцієнт підсилення hFE – 40–240 при IC=1 А та VCE=5 В (групи: R 40–80, O 70–140, Y 120–240), при IC=4 А та VCE=5 В – 20. Напруга насичення Vce(sat) – до 2,0 В при IC=4 А та IB=0,4 А.
Підбираючи заміну, звіряйте тип NPN, корпус TO-220F і розпіновку, напругу Vceo, струм колектора, потужність розсіювання та групу за hFE. Параметри порівнюйте при однакових умовах вимірювання. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Чим замінити 2SD2059?
Потрібен NPN-транзистор у корпусі TO-220F з тією самою розпіновкою, не меншими Vceo і Ic та порівнянним hFE. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як перевірити 2SD2059 тестером?
Перевірте переходи база–емітер і база–колектор: у прямому напрямку мають вести, у зворотному – ні. Пробій або обрив означає несправну деталь.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Що означають групи R, O, Y у 2SD2059?
Це групи за коефіцієнтом підсилення hFE при IC=1 А та VCE=5 В: R – 40–80, O – 70–140, Y – 120–240.
Документація виробника: 2SD2059 (SavantIC).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
