Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |

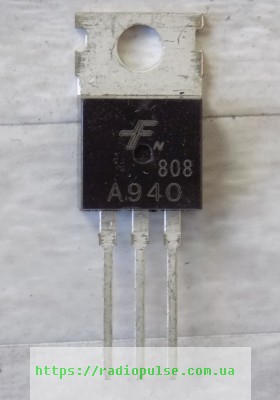

Транзистор 2SA940
35,25 ₴
4 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
4 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
2SA940 – біполярний PNP транзистор у корпусі TO-220. Застосовують у підсилювачах потужності й вихідних каскадах вертикальної розгортки.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | PNP |
| Напруга Vceo | -150 В |
| Напруга Vcbo | -150 В |
| Струм колектора Ic | -1.5 А (постійний) |
| Потужність розсіювання Pd | 25 Вт (Tc 25 °C; 2 Вт при Ta 25 °C) |
| Коефіцієнт підсилення hFE | 70–200 (Ic -500 мА, Vce -10 В) |
| Напруга насичення Vce(sat) | -1.5 В макс. (Ic -500 мА, Ib -50 мА) |
| Гранична частота fT | 4.0 МГц (Ic -500 мА, Vce -10 В) |
| Макс. температура переходу Tj | 150 °C |
| Корпус | TO-220 |
2SA940 – біполярний транзистор PNP виробника JSMSEMI у корпусі TO-220. Напруга Vceo -150 В, Vcbo -150 В. Постійний струм колектора Ic -1.5 А. Потужність розсіювання Pd 25 Вт при Tc 25 °C (2 Вт при Ta 25 °C). Коефіцієнт підсилення hFE 70–200 при Ic -500 мА, Vce -10 В. Напруга насичення Vce(sat) не більше -1.5 В при Ic -500 мА, Ib -50 мА. Гранична частота fT 4.0 МГц при Ic -500 мА, Vce -10 В. Максимальна температура переходу 150 °C.
Це нова деталь, не демонтаж. Щоб підібрати заміну, шукайте PNP транзистор у корпусі TO-220 з Vceo не нижче -150 В, Ic не менше -1.5 А і Pd не менше 25 Вт при Tc 25 °C. Виробник називає комплементарну пару 2SC2073 (NPN). Перед установкою звірте розташування виводів за документацією на вашу плату. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Підсилювачі потужності, вертикальна розгортка (вихідні каскади).
Чим замінити 2SA940?
Потрібен PNP транзистор у корпусі TO-220 із Vceo не нижче -150 В, Ic не менше -1.5 А і Pd не менше 25 Вт при Tc 25 °C. Розташування виводів звіряйте за документацією.
Як перевірити біполярний транзистор?
Мультиметром у режимі перевірки діодів перевірте обидва p-n переходи: між базою й колектором та між базою й емітером. Пробій або обрив переходу означає несправну деталь.
Чи підходить 2SA940 для вертикальної розгортки?
Його застосовують у вихідних каскадах вертикальної розгортки та в підсилювачах потужності. Перевіряйте Vceo -150 В і Ic -1.5 А відносно вашої схеми.
Який радіатор потрібен?
Pd 25 Вт дійсна при температурі корпусу Tc 25 °C; при Ta 25 °C без радіатора – 2 Вт. Для більшої потужності деталь ставлять на радіатор.
Документація виробника: 2SA940 (JSMSEMI).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
