Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-264 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

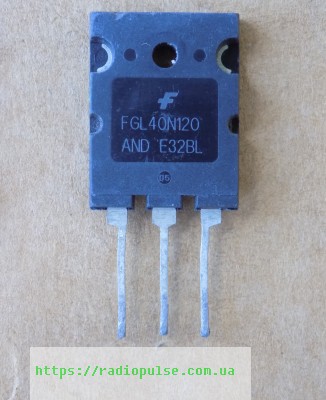

IGBT-транзистор FGL40N120AND ( FGL40N120 , TGL40N120FD , G40N120AND ) оригінал демонтаж б/в, TO264
265,55 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

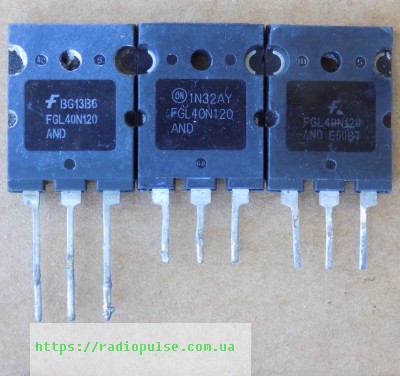

IGBT-транзистор FGL40N120AND з вбудованим швидким діодом у корпусі TO-264. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-264 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi (Fairchild) |
| Тип | IGBT NPT з вбудованим швидким діодом |
| Напруга Vces | 1200 В |
| Струм Ic | 64 А (Tc 25 °C); 40 А (Tc 100 °C) |
| Vce(sat) тип. / макс. | 2,6 / 3,2 В (Ic 40 А, Vge 15 В, Tc 25 °C) |
| Заряд затвора Qg тип. | 220 нКл (Vce 600 В, Ic 40 А, Vge 15 В) |
| Вхідна ємність Cies | 3200 пФ (Vce 30 В, f 1 МГц) |
| Потужність Pd | 500 Вт (Tc 25 °C); 200 Вт (Tc 100 °C) |
| Діапазон Tj | -55…+150 °C |
| Корпус | TO-264 |
| Стан | Оригінал, демонтаж б/в |
FGL40N120AND – IGBT-транзистор NPT onsemi (Fairchild) з вбудованим швидким діодом у корпусі TO-264. У назві товару також вказані позначення FGL40N120, TGL40N120FD, G40N120AND. Напруга колектор–емітер Vces – 1200 В. Струм колектора Ic – 64 А при Tc 25 °C і 40 А при Tc 100 °C. Напруга насичення Vce(sat) – 2,6 В типово, 3,2 В максимум при Ic 40 А, Vge 15 В, Tc 25 °C. Заряд затвора Qg – 220 нКл типово при Vce 600 В, Ic 40 А, Vge 15 В. Вхідна ємність Cies типово 3200 пФ (Vce 30 В, f 1 МГц). Час витримки короткого замикання – 10 мкс при Vce 600 В, Vge 15 В, Tc 125 °C. Вбудований діод: If 40 А при Tc 100 °C, trr 75 нс типово при If 40 А, di/dt 200 А/мкс, Tc 25 °C.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте з datasheet напругу Vces, струм колектора Ic, Vce(sat), заряд затвора Qg, наявність вбудованого діода та корпус. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Індукційний нагрів
- ДБЖ (UPS)
- Керування двигунами AC/DC
- Інвертори загального призначення
Чим замінити FGL40N120AND?
Заміну підбирайте за datasheet: той самий корпус, Vces не нижче, порівнянні Ic, Vce(sat) і заряд затвора Qg, вбудований діод. Якщо Qg відрізняється, перевірте драйвер затвора.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чи є в FGL40N120AND вбудований діод?
Так, це IGBT з вбудованим швидким діодом (CO-PAK). Прямий струм діода If – 40 А при Tc 100 °C; trr – 75 нс типово при If 40 А, di/dt 200 А/мкс, Tc 25 °C.
Для чого використовують FGL40N120AND?
За даними datasheet – в індукційному нагріві, ДБЖ (UPS), керуванні двигунами AC/DC та інверторах загального призначення.
Документація виробника: FGL40N120AND 1200V NPT IGBT, Rev. A2 (документ Fairchild на сайті onsemi).
Параметри наведено за datasheet виробника Fairchild (тепер onsemi); за даними DigiKey модель знята з виробництва.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
