Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP-6 |

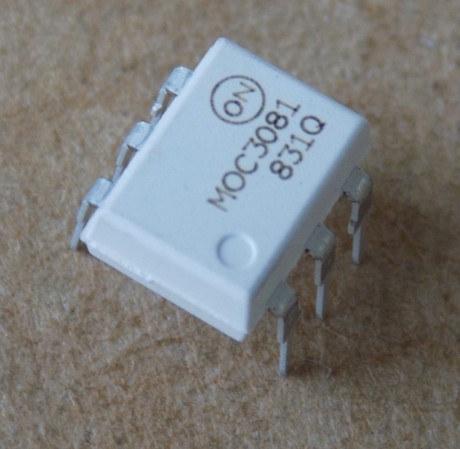

Оптрон MOC3081
38,54 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MOC3081 – оптрон із фотосимістором і детектором переходу через нуль, VDRM 800 В, IFT 15 мА, корпус DIP-6. Керує зовнішнім симістором у мережі 240 В AC.
| Параметр | Значення |
|---|---|
| Корпус | DIP-6 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип виходу | симісторний драйвер із детектором переходу через нуль (zero-cross) |
| Напруга VDRM | 800 В (макс., Tamb 25 °C, пікова) |
| Струм спрацювання IFT | 15 мА (макс., напруга на головних виводах 3 В, Tamb 25 °C) |
| Макс. прямий струм LED IF | 60 мА (неперервний, Tamb 25 °C) |
| Пряма напруга LED VF | 1,3 В тип. / 1,5 В макс. (IF = 30 мА) |
| Зворотна напруга LED VR | 6 В (макс.) |
| Статична dv/dt | 600 В/мкс мін. / 1500 В/мкс тип. (IF = 0, Tamb 25 °C) |
| Імпульсний струм ITSM | 1 А (макс., один період синусоїди 60 Гц) |
| Напруга ізоляції VISO | 4170 В діюче (60 Гц, 1 хв, виводи 1-2 разом і 4-5-6 разом) |
| Потужність розсіювання PD | 250 мВт (Tamb 25 °C) |
| Робочий діапазон температур | від -40 до +85 °C |
| Корпус | DIP-6 |
MOC3081 – оптрон із фотосимістором (симісторний драйвер) з детектором переходу через нуль (zero-cross): усередині ІЧ-діод на GaAs і кремнієвий детектор. Корпус DIP-6, вивідний. Напруга у закритому стані VDRM – 800 В (макс., пікова, Tamb 25 °C). Струм спрацювання LED IFT – 15 мА (макс., напруга на головних виводах 3 В, Tamb 25 °C); рекомендований прямий струм LED – від 15 до 60 мА, неперервний IF не більше 60 мА (Tamb 25 °C). Статична dv/dt – 600 В/мкс (мін.) при IF = 0, Tamb 25 °C. Напруга ізоляції VISO – 4170 В (діюче, 60 Гц, 1 хв, виводи 1-2 разом і 4-5-6 разом).
Оптрон сам не комутує навантаження: він керує зовнішнім симістором, а детектор нуля вмикає його, коли напруга в мережі близька до нуля. Виводи: 1 анод, 2 катод, 3 NC, 4 і 6 головні виводи, 5 не підключати. Щоб підібрати заміну, візьміть оптрон у корпусі DIP-6 з таким самим типом виходу (zero-cross) і не нижчою VDRM. IFT заміни має бути не вищим за 15 мА, інакше вона може не спрацювати від того самого струму LED. За даними виробника, є варіанти цього номера: MOC3081M, MOC3081VM, MOC3081SM. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Керування навантаженням 240 В AC через зовнішній симістор
- Твердотільні реле, промислові контролери, двигуни, соленоїди, побутова техніка
- Керування освітленням, нагрівом, електромагнітні контактори
Чим замінити MOC3081?
Візьміть оптрон із фотосимістором zero-cross у корпусі DIP-6 з VDRM не нижчою за 800 В і IFT не вищим за 15 мА. За даними виробника, є варіанти цього номера: MOC3081M, MOC3081VM, MOC3081SM. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чи можна з MOC3081 керувати навантаженням напряму?
Ні, це драйвер: він відкриває зовнішній симістор, а той комутує навантаження в мережі 240 В AC.
Який струм подавати на LED?
Рекомендований прямий струм – від 15 до 60 мА; струм спрацювання IFT – 15 мА макс. (напруга на головних виводах 3 В, Tamb 25 °C).
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Документація виробника: MOC3081M, MOC3082M, MOC3083M Rev. 1.5.
Параметри взято з datasheet виробника (копія документа); значення для цього номера – з рядка серії з суфіксом M.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
