Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
| Стан | Оригінал |

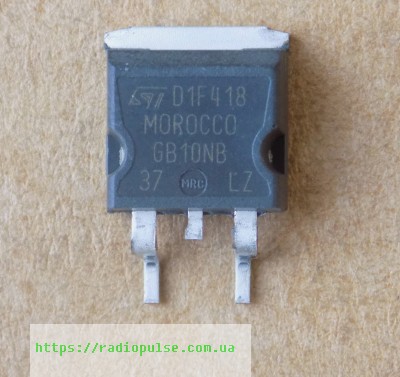

IGBT-транзистор STGB10NB37LZ оригінал , D2PAK ( GB10NB37LZ )
352,50 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

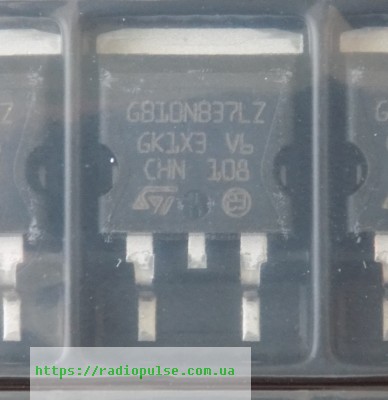

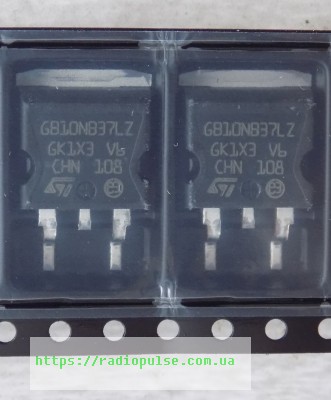

STGB10NB37LZ (GB10NB37LZ) – IGBT-транзистор STMicroelectronics із внутрішнім обмеженням напруги для автомобільного запалювання. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | STMicroelectronics |
| Напруга обмеження Vces(clamped) | 410 В тип. (Ic 2 мА) |
| Струм Ic при 25 °C | 20 А |
| Струм Ic при 100 °C | 10 А |
| Vce(sat) | 1,2 В тип. (Vge 4,5 В, Ic 10 А, Tj 25 °C) |
| Потужність Pd | 125 Вт (Tc 25 °C) |
| Вхідна ємність Cies | 1300 пФ (Vce 25 В, f 1 МГц) |
| Макс. температура переходу Tj | 175 °C |
| Вбудований діод | немає |
| Корпус | D2PAK |
| Стан | Оригінал |
STGB10NB37LZ (GB10NB37LZ) – IGBT-транзистор STMicroelectronics у корпусі D2PAK із внутрішнім обмеженням напруги. Напруга обмеження колектор–емітер Vces(clamped) типово 410 В при Ic 2 мА, Tj від -40 до 150 °C. Струм колектора Ic – 20 А при Tc 25 °C і 10 А при Tc 100 °C. Напруга насичення Vce(sat) типово 1,2 В при Vge 4,5 В, Ic 10 А, Tj 25 °C. Порогова напруга Vge(th) – 0,6–2,2 В при Vce = Vge, Ic 250 мкА. Заряд затвора Qg типово 28 нКл при Vce 328 В, Ic 10 А, Vge 5 В. Вхідна ємність Cies типово 1300 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання Pd – 125 Вт при Tc 25 °C, енергія одиночного імпульсу Eas – 300 мДж при Tc 25 °C. Максимальна температура переходу – 175 °C.
Вбудованого діода немає; усередині є стабілітрони колектор–затвор і затвор–емітер. Оригінал, не демонтаж. Для цієї ж серії виробник випускає STGP10NB37LZ у корпусі TO-220. Підбираючи заміну, дивіться на корпус і розпіновку, напругу обмеження, струм Ic при 100 °C та поріг Vge(th), бо від нього залежить керування затвором. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Автомобільне запалювання
Чим замінити STGB10NB37LZ?
У нашому каталозі аналогів у корпусі D2PAK зараз немає. Виробник випускає цю серію також як STGP10NB37LZ у корпусі TO-220; це інший корпус, тому для D2PAK вона не підходить без переробки плати.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є у STGB10NB37LZ вбудований діод?
Ні. Усередині є внутрішні стабілітрони колектор–затвор і затвор–емітер, які обмежують напругу.
Для чого застосовують STGB10NB37LZ?
За документом ST – в автомобільному запалюванні. Типове значення напруги обмеження – 410 В при Ic 2 мА.
Документація виробника: STGB10NB37LZT4 (ST).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
