Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

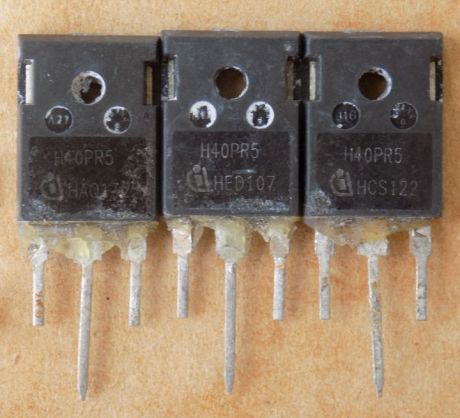

IGBT-транзистор H40PR5 ( IHW40N135R5 ) оригінал демонтаж б/в, TO-247
216,20 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

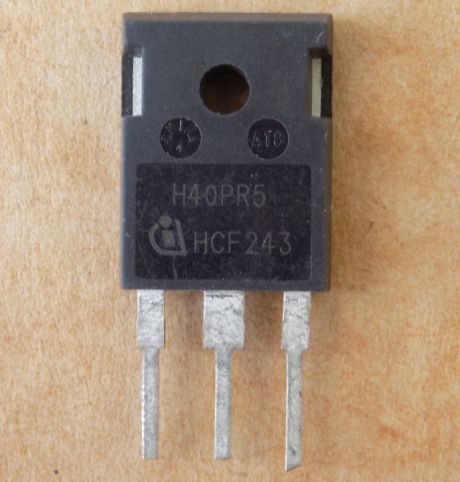

H40PR5 (IHW40N135R5) – IGBT-транзистор Infineon зі зворотною провідністю для резонансної комутації, корпус TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vce (Tvj 25 °C) | 1350 В |
| Струм Ic (Tc 25 °C) | 80 А |
| Струм Ic (Tc 100 °C) | 40 А |
| Vce(sat) typ (Ic 40 А, Vge 15 В, Tvj 25 °C) | 1.65 В |
| Vf діода typ (If 40 А, Tvj 25 °C) | 1.95 В |
| Потужність Pd (Tc 25 °C) | 394 Вт |
| Вхідна ємність Cies | 2360 пФ |
| Макс. температура Tvj | 175 °C |
| Вбудований діод | є |
| Корпус | TO-247 |
| Виробник | Infineon |
| Стан | Оригінал, демонтаж б/в |
H40PR5 (IHW40N135R5) – IGBT Infineon серії Resonant Switching зі зворотною провідністю та вбудованим діодом, корпус TO-247 (PG-TO247-3). Напруга колектор-емітер Vce – 1350 В при Tvj 25 °C. Струм колектора Ic – 80 А при Tc 25 °C і 40 А при Tc 100 °C. Vce(sat) – 1.65 В (typ, Ic 40 А, Vge 15 В, Tvj 25 °C). Пряма напруга діода Vf – 1.95 В (typ, If 40 А, Tvj 25 °C). Вхідна ємність Cies типово 2360 пФ. Потужність розсіювання – 394 Вт при Tc 25 °C, максимальна температура переходу – 175 °C.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Щоб підібрати заміну, порівняйте напругу Vce, струм Ic при Tc 100 °C, Vce(sat), наявність діода, заряд затвора Qg (305 нКл при Vcc 1080 В, Ic 40 А, Vge 15 В), корпус і розпіновку. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Індукційні плити
- Мікрохвильові печі
Чим замінити H40PR5 (IHW40N135R5)?
Порівняйте з даташитом напругу Vce, струм Ic при Tc 100 °C, Vce(sat), наявність вбудованого діода, Qg, корпус і розпіновку. Взаємозамінність перевіряйте самостійно.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чи підходить для індукційної плити?
У даташиті Infineon як застосування названо індукційні плити та мікрохвильові печі.
Чи є в транзистора діод?
Так, монолітний діод у структурі, If 40 А при Tc 100 °C.
Документація виробника: IHW40N135R5 (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
