Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

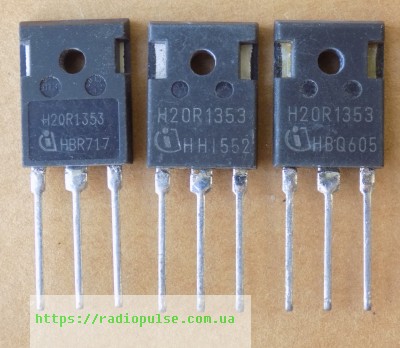

IGBT-транзистор H20R1353 ( IHW20N135R3 ) оригінал демонтаж б/в , TO-247
164,50 ₴
Немає в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
Немає в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
H20R1353 (IHW20N135R3) – IGBT Infineon серії Resonant Switching для індукційних плит і резонансних схем. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 1350 В (VGE = 0 В, IC = 0,5 мА) |
| Струм Ic (25 °C) | 40 А (Tc = 25 °C, обмежено Tvj max) |
| Струм Ic (100 °C) | 20 А (Tc = 100 °C) |
| Напруга насичення Vce(sat) | 1,6 В тип., 1,8 В макс. (VGE = 15 В, IC = 20 А, Tvj = 25 °C) |
| Заряд затвора Qg | 195 нКл (VCC = 1080 В, IC = 20 А) |
| Потужність Pd | 310 Вт (Tc = 25 °C) |
| Макс. температура переходу | 175 °C |
| Корпус | TO-247 |
| Виробник | Infineon |
| Стан | Оригінал, демонтаж б/в |
H20R1353 (він же IHW20N135R3) – IGBT зі зворотною провідністю серії Resonant Switching виробництва Infineon у корпусі TO-247 (PG-TO247-3). Напруга колектор–емітер Vces 1350 В (VGE = 0 В, IC = 0,5 мА). Струм колектора Ic 40 А при Tc = 25 °C (обмежено Tvj max) і 20 А при Tc = 100 °C. Напруга насичення Vce(sat) 1,6 В типово, 1,8 В макс. (VGE = 15 В, IC = 20 А, Tvj = 25 °C). Заряд затвора Qg 195 нКл (VCC = 1080 В, IC = 20 А). Потужність розсіювання 310 Вт при Tc = 25 °C. Вбудований монолітний діод призначений для м'якої комутації.
Оригінал, демонтаж б/в – деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, порівняйте Vces, Ic при 100 °C, Vce(sat), наявність вбудованого діода та корпус TO-247. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Індукційні плити
- Інверторні мікрохвильові печі
- Резонансні перетворювачі та схеми м'якого перемикання
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чим замінити H20R1353?
Шукайте IGBT у корпусі TO-247 з Vces не нижче 1350 В, вбудованим діодом і Ic при 100 °C не нижче 20 А. Прямих замін ми не називаємо: порівнюйте datasheet самостійно.
Як перевірити IGBT після заміни?
Мультиметром у режимі перевірки діодів перевірте вбудований діод між колектором і емітером та відсутність пробою між виводами. Перед першим запуском перевірте й драйвер затвора.
Для чого в H20R1353 вбудований діод?
Монолітний діод призначений для м'якої комутації: у резонансних схемах індукційних плит він проводить зворотний струм, його Vf 1,6 В типово при IF = 20 А.
Документація виробника: IHW20N135R3 (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
