Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

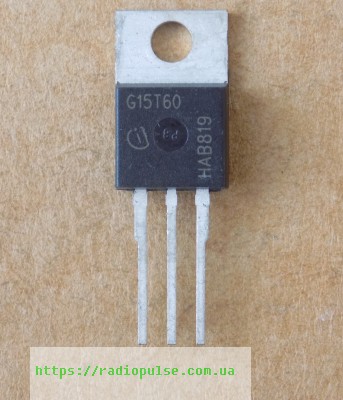

Транзистор G15T60 ( IGP15N60T ) оригінал, TO220
133,48 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
G15T60 (IGP15N60T) – оригінальний IGBT-транзистор Infineon серії TRENCHSTOP на 600 В у корпусі TO-220. Для перетворювачів частоти та UPS.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Напруга Vces | 600 В (Tj 25 °C) |
| Vce(sat) | 1.5 В (Vge 15 В, Ic 15 А, Tj 25 °C) |
| Vge(th) | 4.9 В (Ic 210 мкА) |
| Заряд затвора Qg | 87 нКл |
| Вхідна ємність Cies | 860 пФ (Vce 25 В, f 1 МГц) |
| Потужність Pd | 130 Вт (Tc 25 °C) |
| Макс. температура переходу | 175 °C |
| Корпус | TO-220 |
| Стан | Оригінал |
G15T60 – це маркування IGBT-транзистора IGP15N60T виробництва Infineon (серія TRENCHSTOP) у корпусі TO-220. Напруга колектор–емітер Vces – 600 В при Tj 25 °C. Напруга насичення Vce(sat) – 1.5 В типово при Vge 15 В, Ic 15 А, Tj 25 °C і 1.9 В при Tj 175 °C. Порогова напруга затвора Vge(th) – 4.9 В типово (4.1–5.7 В; Ic 210 мкА). Заряд затвора Qg – 87 нКл (Vcc 480 В, Ic 15 А, Vge 15 В). Вхідна ємність Cies типово 860 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання Pd – 130 Вт при Tc 25 °C, максимальна температура переходу – 175 °C.
Це оригінальна деталь, не демонтаж. Підбираючи заміну, порівняйте корпус TO-220, Vces, струм колектора при 100 °C, Vce(sat) і заряд затвора Qg: від нього залежить навантаження на драйвер. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Перетворювачі частоти
- Джерела безперебійного живлення (UPS)
Що означає маркування G15T60?
G15T60 – це маркування на корпусі IGBT IGP15N60T від Infineon.
Чим замінити G15T60?
Порівняйте корпус TO-220, напругу Vces 600 В, струм колектора при 100 °C і Vce(sat) 1.5 В. Заряд затвора Qg у заміни має бути близьким до 87 нКл, інакше змініть режим драйвера.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Для чого застосовують IGP15N60T?
За даними виробника – у перетворювачах частоти та джерелах безперебійного живлення (UPS).
Документація виробника: IGP15N60T (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
