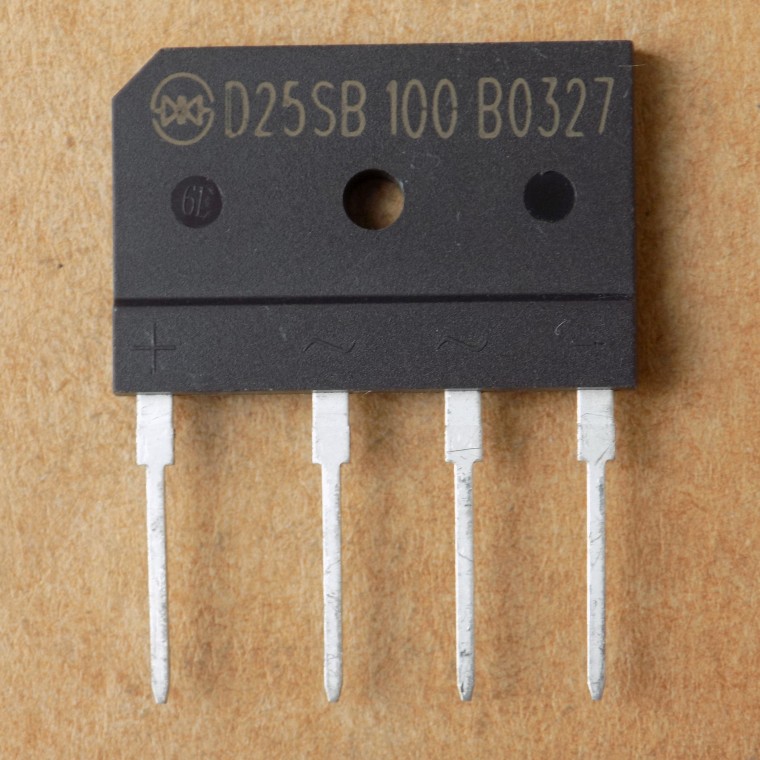

Діодний міст D25SB100 (Заміна для D20SB100 )
133,48 ₴
7 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
7 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
D25SB100 – діодний міст на 1000 В і 25 А (на тепловідводі) в корпусі SIP; у назві товару вказаний як заміна для D20SB100.
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Максимальна зворотна напруга Vrm | 1000 В |
| Середній струм Io (на тепловідводі) | 25 А (Tc 98 °C) |
| Середній струм Io (без тепловідводу) | 3,5 А (Ta 25 °C) |
| Піковий ударний струм Ifsm | 350 А |
| Пряма напруга Vf | 1,1 В (при 12,5 А) |
| Ізоляційна напруга | 2,5 кВ |
| Корпус | SIP (D5-25SB, ~30,3×20,3 мм) |
D25SB100 – однофазний діодний міст SeCoS у корпусі SIP (D5-25SB, приблизно 30,3×20,3 мм). Максимальна повторювана зворотна напруга Vrm – 1000 В. Середній випрямлений струм Io – 25 А на алюмінієвому тепловідводі при температурі корпусу 98 °C, без тепловідводу на платі – лише 3,5 А при 25 °C. Піковий ударний струм Ifsm – 350 А (одна напівхвиля 8,3 мс), пряма напруга на елементі Vf – 1,1 В при струмі 12,5 А. Ізоляційна напруга виводи–корпус – 2,5 кВ.
D25SB100 може замінити D20SB100 – цю заміну підібрав інженер магазину, порівнявши datasheet: корпус, розташування і призначення виводів однакові, параметри такі самі або кращі. Зворотна заміна не завжди можлива. Взаємозамінність завжди перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Випрямлення змінного струму в джерелах живлення
D25SB100 може замінити D20SB100?
Так, цю заміну підібрав інженер магазину, порівнявши datasheet: корпус, розташування і призначення виводів однакові, параметри такі самі або кращі. Зворотна заміна не завжди можлива – взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Скільки струму витримує D25SB100 без тепловідводу?
Без тепловідводу, просто на платі, середній струм – лише 3,5 А при температурі 25 °C. Заявлені 25 А – це показник саме на алюмінієвому тепловідводі при температурі корпусу 98 °C.
Як перевірити діодний міст мультиметром?
У режимі перевірки діодів прозвоніть кожне плече моста між виводами змінного струму і виводами +/–: у прямому напрямку буде падіння напруги, у зворотному – обрив.
Чи підходить D25SB100 замість D20SB100?
Так, цю заміну підібрав інженер магазину, порівнявши datasheet. Зворотна заміна (D20SB100 замість D25SB100) не завжди можлива – перед установкою звіряйте розпіновку і параметри самостійно.
Документація виробника: D25SB10 ~ D25SB100, Rev. A, 06-Aug-2010.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
