| Параметр | Значення |
|---|---|
| Корпус | TO-247-2 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

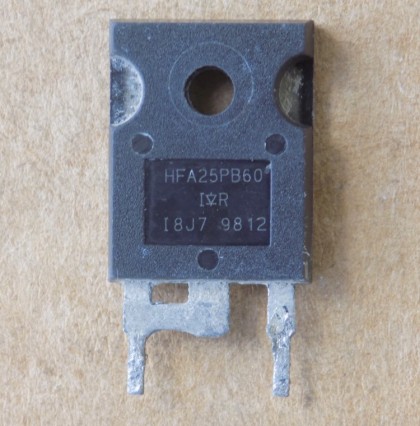

Діод HFA25PB60 оригінал демонтаж (600V,25A,23ns) , TO247-2pin
91,18 ₴
16 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
16 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
HFA25PB60 – ультрашвидкий діод HEXFRED на 600 В і 25 А у корпусі TO-247AC. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247-2 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | International Rectifier |
| Зворотна напруга Vr | 600 В |
| Середній прямий струм If(av) | 25 А (Tc 100 °C) |
| Одноімпульсний прямий струм Ifsm | 225 А |
| Пряма напруга Vf | 1,3 В тип. / 1,7 В макс. (If 25 А, Tj 25 °C) |
| Час зворотного відновлення trr | 23 нс тип. (If 1,0 А, dIf/dt 200 А/мкс, Vr 30 В, Tj 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| Корпус | TO-247-2 |
| Конфігурація | одиночний |
| Стан | Оригінал, демонтаж б/в |
HFA25PB60 – одиночний ультрашвидкий діод HEXFRED виробництва International Rectifier у корпусі TO-247AC (Modified). Зворотна напруга Vr – 600 В, середній прямий струм If(av) – 25 А при Tc 100 °C, одноімпульсний прямий струм Ifsm – 225 А. Пряма напруга Vf – 1,3 В типово і 1,7 В максимум при If 25 А, Tj 25 °C. Час зворотного відновлення trr – 23 нс типово (If 1,0 А, dIf/dt 200 А/мкс, Vr 30 В, Tj 25 °C). Максимальна температура переходу Tj – 150 °C.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Заміну підбирайте за корпусом TO-247AC, зворотною напругою не нижче 600 В, середнім струмом не нижче потрібного вам і часом trr не більшим за 23 нс. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Блоки живлення
- Інвертори
- Приводи двигунів
- Парний діод для IGBT і MOSFET
Чим замінити HFA25PB60?
Підбирайте діод у тому ж корпусі з не меншою зворотною напругою, не меншим середнім струмом і не більшим часом зворотного відновлення. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як перевірити діод?
Мультиметром у режимі перевірки діодів: у прямому напрямку діод проводить, у зворотному не проводить. Пробій або обрив видно одразу.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Яка пряма напруга HFA25PB60?
1,3 В типово і 1,7 В максимум при If 25 А, Tj 25 °C.
Документація виробника: HFA25PB60 (International Rectifier).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
