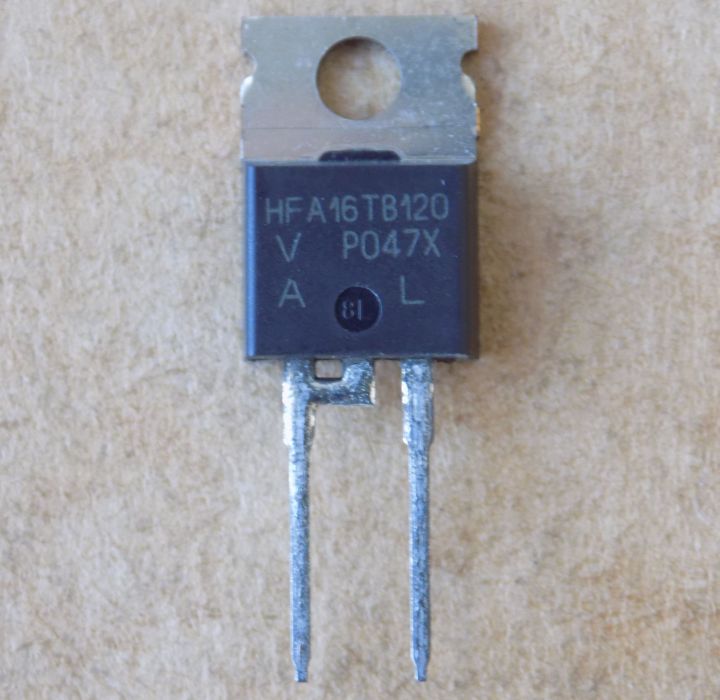

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220AC, 2 виводи |
| Стан | Оригінал |

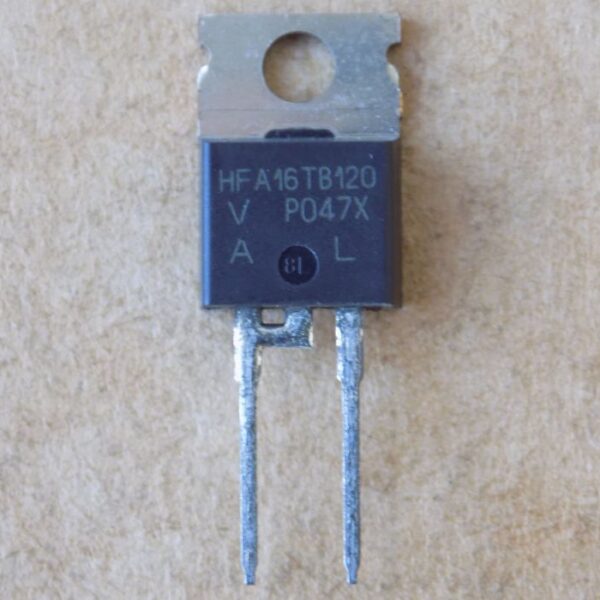

Діод HFA16TB120 оригінал (1200V,16A), TO220-2pin
235,00 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
HFA16TB120 – ультрашвидкий діод HEXFRED на 1200 В і 16 А у корпусі TO-220AC. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-220AC, 2 виводи |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | International Rectifier |
| Зворотна напруга Vr | 1200 В |
| Середній прямий струм If(av) | 16 А (Tc 100 °C) |
| Одноімпульсний прямий струм Ifsm | 190 А |
| Пряма напруга Vf | 2,5 В тип. / 3,0 В макс. (If 16 А, Tj 25 °C) |
| Час зворотного відновлення trr | 30 нс тип. (If 1,0 А, dIf/dt 200 А/мкс, Vr 30 В, Tj 25 °C) |
| Заряд відновлення Qrr | 260 нКл тип. (If 16 А, Vr 200 В, dIf/dt 200 А/мкс, Tj 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| Корпус | TO-220AC, 2 виводи |
| Конфігурація | одиночний |
| Стан | Оригінал |
HFA16TB120 – одиночний ультрашвидкий діод HEXFRED виробництва International Rectifier у корпусі TO-220AC (2 виводи). Зворотна напруга Vr – 1200 В, середній прямий струм If(av) – 16 А при Tc 100 °C, одноімпульсний прямий струм Ifsm – 190 А. Пряма напруга Vf – 2,5 В типово і 3,0 В максимум при If 16 А, Tj 25 °C. Час зворотного відновлення trr – 30 нс типово (If 1,0 А, dIf/dt 200 А/мкс, Vr 30 В, Tj 25 °C), заряд відновлення Qrr – 260 нКл типово (If 16 А, Vr 200 В, dIf/dt 200 А/мкс, Tj 25 °C). Максимальна температура переходу Tj – 150 °C.
У назві товару стоїть слово «оригінал»: це не демонтаж. Заміну підбирайте за корпусом TO-220AC, зворотною напругою не нижче 1200 В, середнім струмом не нижче потрібного вам і часом trr не більшим за 30 нс. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Блоки живлення
- Інвертори
- Приводи двигунів
- Парний діод для IGBT і MOSFET
Чим замінити HFA16TB120?
Підбирайте діод у тому ж корпусі з не меншою зворотною напругою, не меншим середнім струмом і не більшим часом зворотного відновлення. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як перевірити діод?
Мультиметром у режимі перевірки діодів: у прямому напрямку діод проводить, у зворотному не проводить. Пробій або обрив видно одразу.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який корпус і скільки виводів у HFA16TB120?
Корпус TO-220AC, 2 виводи, діод одиночний.
Документація виробника: HFA16TB120 (International Rectifier).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
