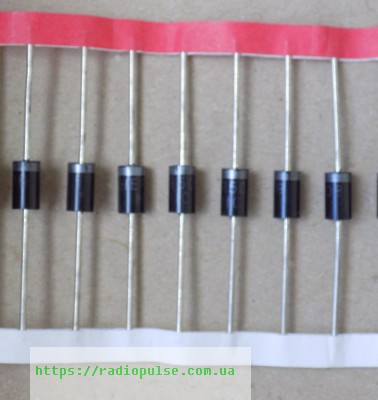

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DO-201AD |
Діод HER508 (1000V,5A,70ns)
14,10 ₴
82 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
82 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
HER508 – швидкий (high efficient) випрямний діод на 1000 В і 5 А в корпусі DO-201AD. Нова деталь, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | DO-201AD |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Vrrm | 1000 В |
| VRMS | 700 В |
| IF(AV) | 5,0 А (виводи 9,5 мм, Ta 55 °C) |
| IFSM | 200 А (8,3 мс) |
| Vf | 1,7 В макс. (IF 5,0 А, Ta 25 °C) |
| trr | 75 нс макс. (IF 0,5 А, IR 1,0 А, Irr 0,25 А) |
| Корпус | DO-201AD |
| Температура переходу | -65…+150 °C |
HER508 – швидкий випрямний діод в корпусі DO-201AD. Максимальна зворотна напруга Vrrm – 1000 В, діюча напруга VRMS – 700 В. Середній прямий струм IF(AV) – 5,0 А (виводи 9,5 мм, Ta 55 °C), ударний струм IFSM – 200 А (8,3 мс, одна напівсинусоїда, метод JEDEC). Пряма напруга Vf – до 1,7 В при IF 5,0 А і Ta 25 °C. Зворотний струм IR – до 10 мкА при 25 °C і до 50 мкА при 100 °C. Час зворотного відновлення trr – до 75 нс (IF 0,5 А, IR 1,0 А, Irr 0,25 А). Діапазон температур переходу – -65…+150 °C.
Параметри наведено за datasheet виробника EIC Semiconductor. Нова деталь, не демонтаж. Щоб підібрати заміну, порівняйте напругу Vrrm, середній струм, час відновлення trr і корпус: напруга й струм заміни мають бути не нижчі, час відновлення – не гірший, корпус той самий. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Чим замінити HER508?
Підійде швидкий діод у корпусі DO-201AD з Vrrm не нижче 1000 В і середнім струмом не менше 5 А. Час відновлення trr має бути не більший за 75 нс. Перевіряйте за datasheet виробника.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Який корпус і яка напруга у HER508?
Корпус DO-201AD. Максимальна зворотна напруга Vrrm – 1000 В, діюча напруга VRMS – 700 В.
Який струм витримує HER508?
Середній прямий струм IF(AV) – 5,0 А (виводи 9,5 мм, Ta 55 °C), ударний струм IFSM – 200 А протягом 8,3 мс.
Документація виробника: HER501 – HER508 High Efficient Rectifier Diodes, Rev. 03.
Параметри наведено за datasheet виробника EIC Semiconductor; розділу застосувань у ньому немає.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
