Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F-2L |
| Стан | Оригінал |

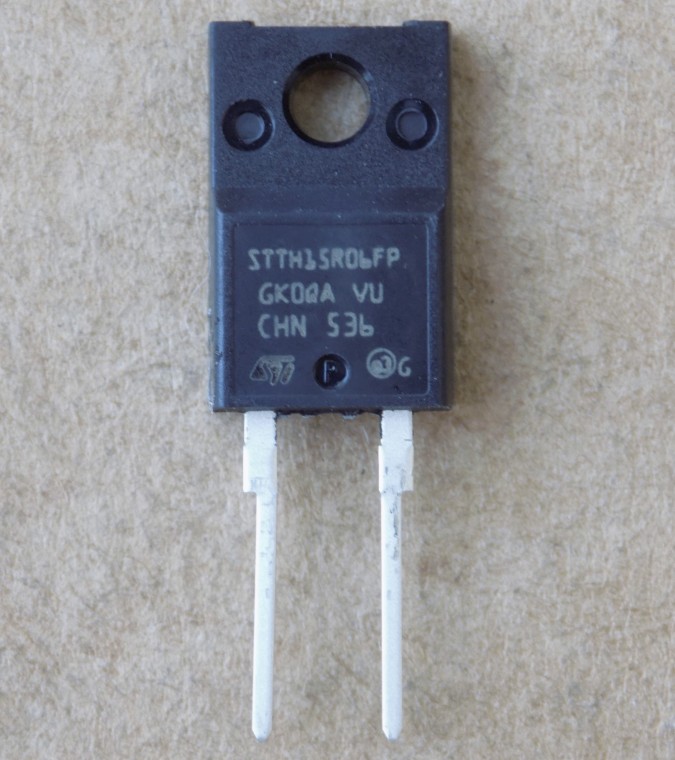

Діод STTH15R06FP оригінал (600V,15A) , TO220F-2pin ( Заміна для 15ETH06FP , ETH1506FP , MURF1560 , SDURF1560 , STTH12R06FP , SF1008F , SF1006F , YG972S6 , STTH8S06 , UD1006 , UD1006FR )
133,48 ₴
38 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
38 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
STTH15R06FP – оригінальний ультришвидкий діод STMicroelectronics на 600 В і 15 А в ізольованому корпусі TO220F-2pin. Використовується в блоках живлення і схемах корекції коефіцієнта потужності.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F-2L |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | STMicroelectronics |
| Тип | Діод ультришвидкий (Turbo 2) |
| Конфігурація | одиночний діод |
| Vrrm | 600 В |
| If(av) | 15 А |
| If(rms) | 30 А |
| Ifsm | 150 А (Tp = 10 мс, синусоїда, неповторюваний) |
| Vf (макс.) | 2.9 В при If = 15 А, Tj 25 °C |
| Vf (макс.) при 125 °C | 1.8 В при If = 15 А, Tj 125 °C |
| trr (макс.) | 50 нс (Tj 25 °C, If = 1 А, dIf/dt = -50 А/мкс, Vr = 30 В) |
| Tj макс. | 175 °C |
| Корпус | TO-220F-2L |
| Стан | Оригінал |
STTH15R06FP – одиночний ультришвидкий діод (Turbo 2) виробництва STMicroelectronics в ізольованому корпусі TO-220FPAC з двома виводами. Повторювана зворотна напруга Vrrm – 600 В, середній прямий струм If(av) – 15 А, діючий прямий струм If(rms) – 30 А. Ударний прямий струм Ifsm – 150 А (Tp = 10 мс, синусоїда, неповторюваний). Пряма напруга Vf не більше 2.9 В при If = 15 А і Tj 25 °C, а при Tj 125 °C – не більше 1.8 В (типове 1.4 В). Час зворотного відновлення trr не більше 50 нс (Tj 25 °C, If = 1 А, dIf/dt = -50 А/мкс, Vr = 30 В). Максимальна температура переходу Tj – 175 °C.
Це оригінал, не демонтаж. У назві товару вказано, що STTH15R06FP може замінити 15ETH06FP, ETH1506FP, MURF1560, SDURF1560, STTH12R06FP, SF1008F, SF1006F, YG972S6, STTH8S06, UD1006 та UD1006FR. Заміна одностороння: зворотна заміна не завжди можлива, тому взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Підсилювальний діод у схемах корекції коефіцієнта потужності в режимі безперервного струму та при жорсткому перемиканні
- Зворотний (вільний) діод у блоках живлення та інших силових ключових схемах
Чим замінити STTH15R06FP?
За назвою товару STTH15R06FP може замінити 15ETH06FP, ETH1506FP, MURF1560, SDURF1560, STTH12R06FP, SF1008F, SF1006F, YG972S6, STTH8S06, UD1006 та UD1006FR. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який у діода корпус і чи він ізольований?
Корпус TO-220FPAC, ізольований, з двома виводами. Конфігурація – одиночний діод.
Чи підходить діод для схем корекції коефіцієнта потужності?
Так, за даними виробника його застосовують як підсилювальний діод у схемах корекції коефіцієнта потужності в режимі безперервного струму та при жорсткому перемиканні.
Документація виробника: STTH15R06, Doc ID 7974 Rev 2.
Умови (температура корпусу) для If(av) 15 А у документі виробника не підтверджені.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
