Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал |

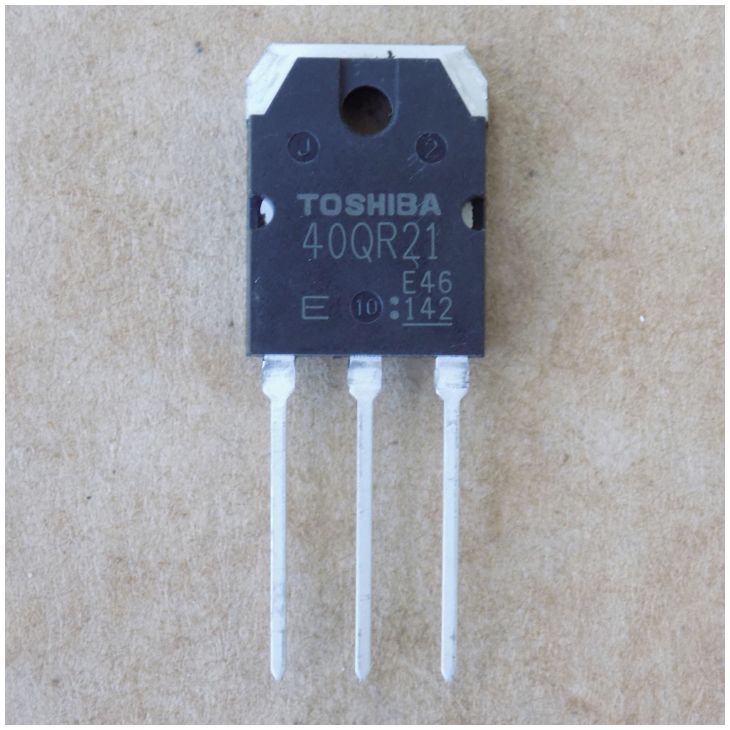

IGBT-транзистор 40QR21 ( GT40QR21 ) оригінал, TO3P
289,99 ₴
3 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
3 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
40QR21 (GT40QR21) – оригінальний IGBT-транзистор Toshiba з вбудованим діодом у корпусі TO-3P(N). Призначений для резонансних інверторів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Номер | GT40QR21 |
| Маркування | 40QR21 |
| Виробник | Toshiba |
| Тип | IGBT із вбудованим діодом (RC-IGBT) |
| Напруга Vces | 1200 В |
| Vce(sat) | 1,90 В тип. (Ic 40 А, VGE 15 В, Ta 25 °C) |
| Потужність Pc (Tc 25 °C) | 230 Вт |
| Вхідна ємність Cies | 1500 пФ |
| Макс. температура переходу | 175 °C |
| Корпус | TO-3P |
| Корпус (докладно) | TO-3P(N) |
| Стан | Оригінал |
40QR21 (GT40QR21) – n-канальний IGBT-транзистор Toshiba з монолітним вбудованим діодом (RC-IGBT), корпус TO-3P(N). Напруга колектор–емітер Vces – 1200 В. Напруга насичення Vce(sat) – 1,90 В типово, 2,70 В макс. (Ic 40 А, VGE 15 В, Ta 25 °C). Вхідна ємність Cies типово 1500 пФ. Потужність розсіювання Pc – 230 Вт при Tc 25 °C, максимальна температура переходу – 175 °C. Час спаду tf – 0,20 мкс типово (Ic 40 А), час відновлення діода trr – 0,60 мкс типово (If 15 А).
Це оригінал, не демонтаж. Виробник призначає деталь для резонансних інверторів з комутацією при нульовій напрузі і зазначає, що для інших застосувань вона не призначена. Якщо підбираєте заміну, порівнюйте Vces, струм колектора, Vce(sat) за однакових умов, наявність діода та корпус. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Резонансні інвертори з комутацією при нульовій напрузі
Чим замінити 40QR21?
Підбирайте IGBT у корпусі TO-3P з вбудованим діодом і Vces не нижче 1200 В; струм колектора, Vce(sat) та швидкість комутації порівнюйте за datasheet. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи підходить 40QR21 для будь-якої схеми?
Виробник призначає його для резонансних інверторів з комутацією при нульовій напрузі і зазначає, що для інших застосувань він не призначений.
Що означає GT40QR21?
GT40QR21 – повне позначення Toshiba, 40QR21 – маркування на корпусі. Це один і той самий транзистор.
Документація виробника: GT40QR21(STA1,E,D (TOSHIBA).
Допустимий струм колектора при різних температурах корпуса не підтверджено: таблиця в документі зміщена.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
