Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

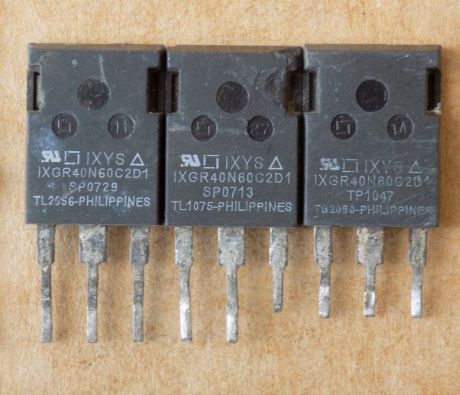

Транзистор IXGR40N60C2D1 оригінал демонтаж б/в (заміна для IXGH40N60C2D1 ), TO-247
282,00 ₴
17 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
17 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IXGR40N60C2D1 – IGBT-транзистор IXYS на 600 В зі швидким діодом для джерел живлення і керування двигунами. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | IXYS |
| Напруга Vces | 600 В (Tj 25–150 °C) |
| Струм Ic25 | 56 А (Tc 25 °C) |
| Струм Ic110 | 26 А (Tc 110 °C) |
| Vce(sat) | 2.2 В тип., макс. 2.7 В (IC=30 А, VGE=15 В, Tj 25 °C) |
| Vge(th) | 3.0–5.0 В (IC=250 мкА, VCE=VGE) |
| Qg | 95 нКл тип. (IC=30 А, VGE=15 В, VCE=0.5Vces) |
| Вхідна ємність Cies | 2500 пФ (Vce 25 В, f 1 МГц) |
| Вбудований діод | є (швидкий FRED, у версії D1) |
| trr діода | 25 нс тип. (IF=1 А, -di/dt=100 А/мкс, VR=30 В) |
| Потужність Pc | 170 Вт (Tc 25 °C) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
IXGR40N60C2D1 – IGBT IXYS зі вбудованим швидким діодом (FRED), корпус TO-247. Напруга колектор–емітер Vces – 600 В (Tj 25–150 °C). Струм колектора Ic25 – 56 А при Tc 25 °C, Ic110 – 26 А при Tc 110 °C. Напруга насичення Vce(sat) – 2.2 В типово (макс. 2.7 В) при IC=30 А, VGE=15 В, Tj 25 °C. Вхідна ємність Cies типово 2500 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання – 170 Вт при Tc 25 °C, максимальна температура переходу – 150 °C.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. IXGR40N60C2D1 може замінити IXGH40N60C2D1; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Версія IXGR40N60C2 тієї самої серії – без діода. Відправка в день оплати або наступного дня, Нова Пошта по всій Україні.
Де застосовують
- Джерела безперебійного живлення (UPS)
- Імпульсні та резонансні джерела живлення
- Керування швидкістю двигунів змінного струму
- DC-чопери
Чим замінити IXGR40N60C2D1?
Порівняйте Vces, струм при 110 °C, Vce(sat), наявність швидкого діода і корпус. Версія IXGR40N60C2 тієї самої серії – без діода, тож для схем, де діод потрібен, вона не підійде.
Чи може IXGR40N60C2D1 замінити IXGH40N60C2D1?
Так, у назві товару вказано, що IXGR40N60C2D1 може замінити IXGH40N60C2D1. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Який діод усередині?
Швидкий діод FRED (версія D1): trr 25 нс типово при IF=1 А, -di/dt=100 А/мкс, VR=30 В; Vf до 2.5 В при IF=30 А, VGE=0, Tj 25 °C.
Який заряд затвора в IXGR40N60C2D1?
Qg – 95 нКл типово при IC=30 А, VGE=15 В, VCE=0.5Vces.
Документація виробника: IXGR40N60C2D1 (IXYS).
У документі виробника корпус ISOPLUS247 (ізольований варіант контуру TO-247), у назві товару – TO-247.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
