Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

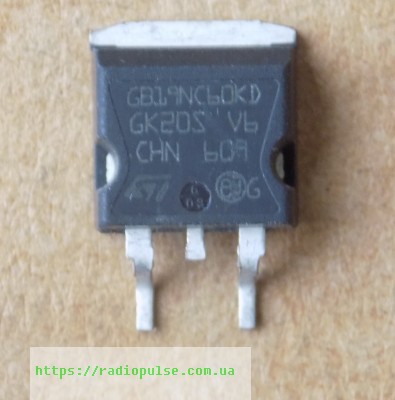

IGBT-транзистор STGB19NC60KD ( GB19NC60KD , STGB19NC60KDT4 ) оригінал демонтаж б/в, D2PAK(Заміна для STGB19NC60HD , GB19NC60HD )
216,20 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
9 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
STGB19NC60KD – оригінал, демонтаж б/в: IGBT STMicroelectronics 600 В зі швидким діодом у корпусі D2PAK, знятий з плати і перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор–емітер Vces | 600 В (Vge 0 В) |
| Струм колектора Ic | 35 А (Tc 25 °C) |
| Струм колектора Ic при Tc 100 °C | 20 А |
| Напруга насичення Vce(sat) | 2.0 В (typ., Vge 15 В, Ic 12 А, Tc 25 °C) |
| Порогова напруга затвора Vge(th) | 4.5–6.5 В (Ic 250 мкА, Vce = Vge) |
| Заряд затвора Qg | 55 нКл (Vcc 480 В, Ic 12 А, Vge 0–15 В) |
| Вхідна ємність Cies | 1170 пФ (Vce 25 В, f 1 МГц) |
| Час спаду tf | 85 нс (typ., Vcc 480 В, Ic 12 А, Rg 10 Ом, Vge 15 В, Tc 25 °C) |
| Вбудований діод | є, швидкий (ultrafast) |
| Потужність Ptot | 125 Вт (Tc 25 °C) |
| Корпус | D2PAK |
| Стан | Оригінал, демонтаж б/в |
STGB19NC60KD (GB19NC60KD, STGB19NC60KDT4) – IGBT PowerMESH STMicroelectronics зі вбудованим швидким діодом, стійкий до короткого замикання, у корпусі D2PAK. Напруга колектор–емітер Vces – 600 В (Vge 0 В). Струм колектора Ic – 35 А при Tc 25 °C і 20 А при Tc 100 °C. Напруга насичення Vce(sat) – 2.0 В типово (Ic 12 А, Vge 15 В, Tc 25 °C). Вхідна ємність Cies типово 1170 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання – 125 Вт при Tc 25 °C. Час стійкості до КЗ – 10 мкс (Vce 300 В, Tj 125 °C, Rg 10 Ом, Vge 12 В).
Оригінал, демонтаж б/в: деталь знята з плати, інженер перевіряє її тестером на пробій та обрив виводів. STGB19NC60KD може замінити STGB19NC60HD (GB19NC60HD), але зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Прямі заміни за даними виробника – STGF19NC60KD і STGP19NC60KD.
Де застосовують
- Високочастотні інвертори.
- Приводи двигунів.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чим замінити STGB19NC60KD?
За даними виробника, прямі заміни – STGF19NC60KD і STGP19NC60KD. Корпус, напругу Vces і струм Ic звіряйте з datasheet.
Чи може STGB19NC60KD замінити STGB19NC60HD?
Так, STGB19NC60KD може замінити STGB19NC60HD (GB19NC60HD). Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чи є в цього IGBT вбудований діод?
Так, швидкий (ultrafast) діод: Vf 1.9 В типово при If 12 А, Tc 25 °C, trr 31 нс типово.
Документація виробника: DS5824 Rev 5.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
